TECH MIG 5000 (N221) (НГ/НК)

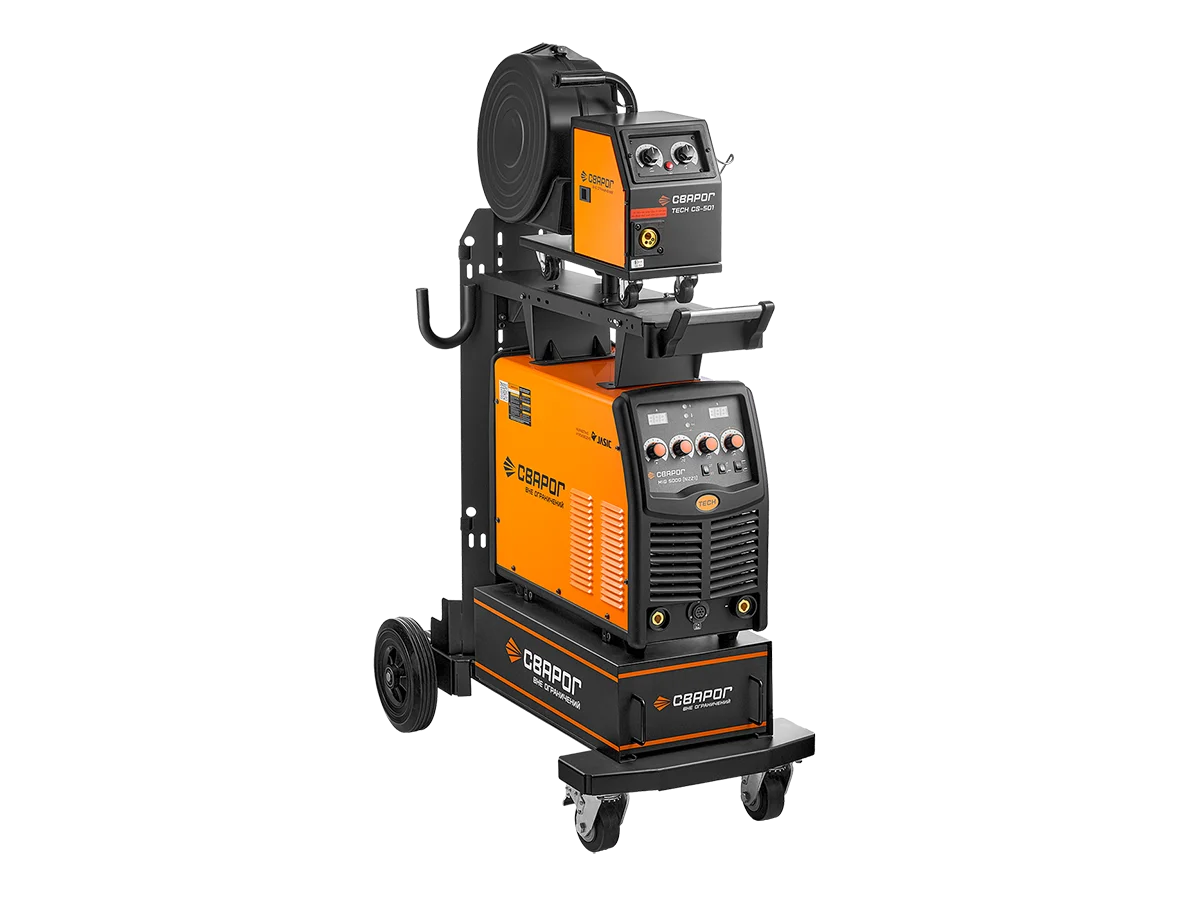

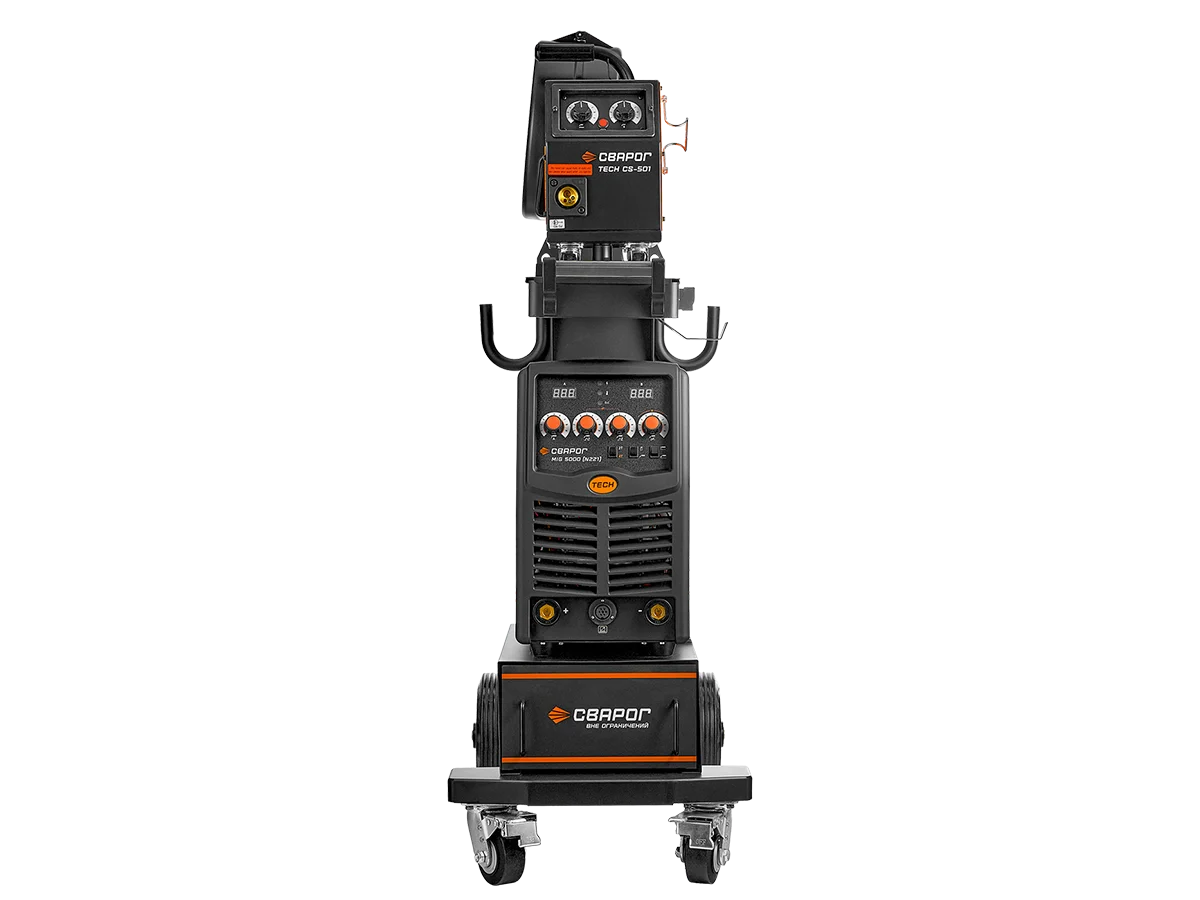

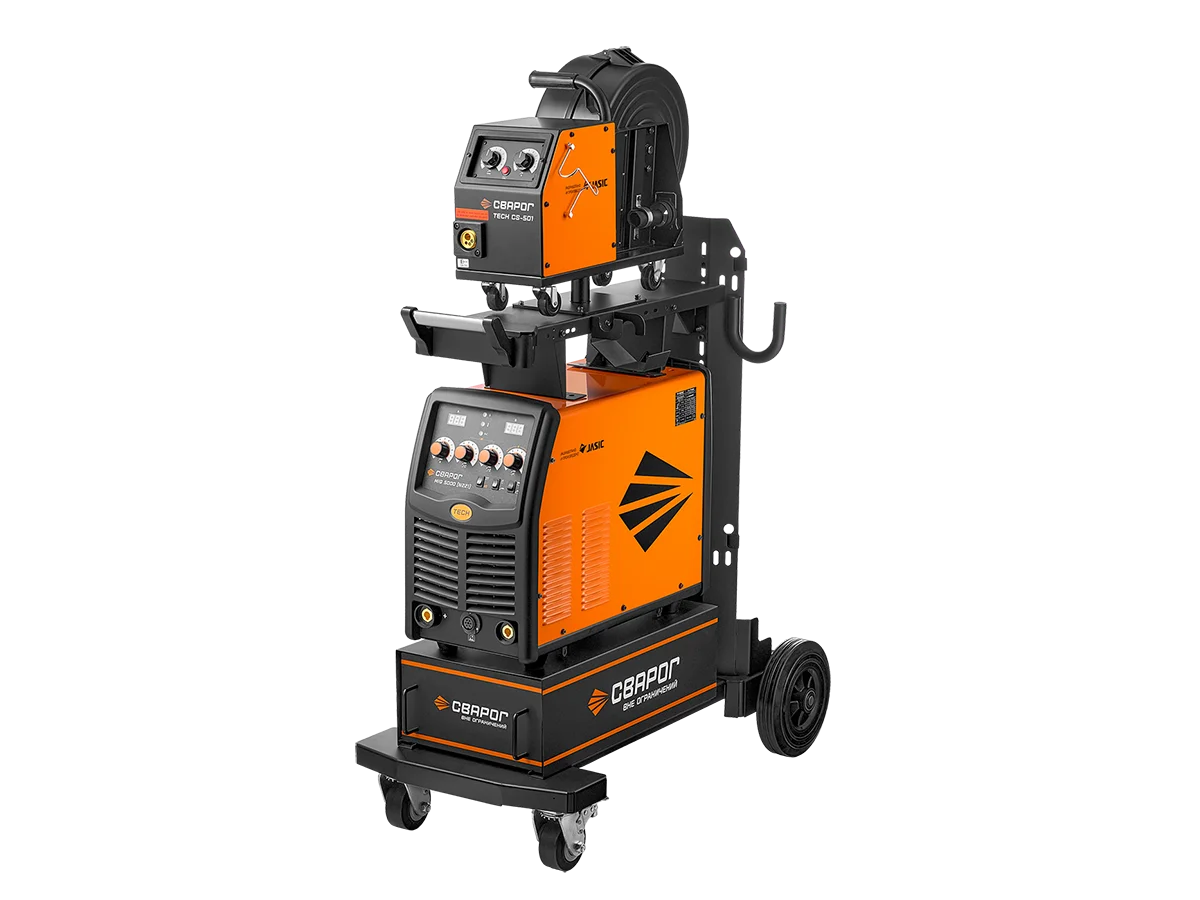

TECH MIG 5000 (N221) — промышленный инверторный сварочный аппарат с выносным механизмом подачи проволоки, предназначенный для полуавтоматической сварки в среде защитных газов и газовых смесей MIG/MAG , сварки порошковой проволокой FCAW и ручной дуговой сварки покрытым электродом MMA . Аппарат разработан для интенсивной эксплуатации на производстве, строительных площадках, в металлообработке, машиностроении, судоремонте и других отраслях, где требуется стабильная дуга, высокий сварочный ток и надежная работа оборудования в сложных условиях. Важно: сварочная горелка и кабели удлинения в комплект поставки не входят и приобретаются отдельно из представленного ассортимента.

Эталон надежности и простоты настройки TECH MIG 5000 (N221) спроектирован с приоритетом надежности и ремонтопригодности. В конструкции отсутствуют сложные процессоры и микроконтроллеры, что повышает устойчивость аппарата к электромагнитным помехам и позволяет использовать его рядом с энергоемким оборудованием: прессами, кранами, крупными станками и другой промышленной техникой. Для диагностики и обслуживания не требуется специальное программное обеспечение или высококвалифицированный персонал. Это упрощает эксплуатацию аппарата на производстве и снижает требования к сервисному обслуживанию.

Основные преимущества Максимальный сварочный ток — 500 А . ПН 60% при 40 °C на максимальном токе. ПН 100% на токе 380 А для продолжительной работы без остановок. Стабильная работа при просадках сети от 320 до 430 В . Эксплуатация при температуре до –30 °C . Поддержка режимов MIG/MAG, FCAW и MMA . Выносной механизм подачи проволоки с возможностью работы на удалении от источника. Регулировка индуктивности для настройки характера дуги и снижения разбрызгивания. Режимы работы горелки 2T / 4T . Функция дожигания проволоки. Тестовая продувка газом для настройки расхода при замене баллона. Заварка кратера в режиме 4T для качественного завершения сварочного шва.

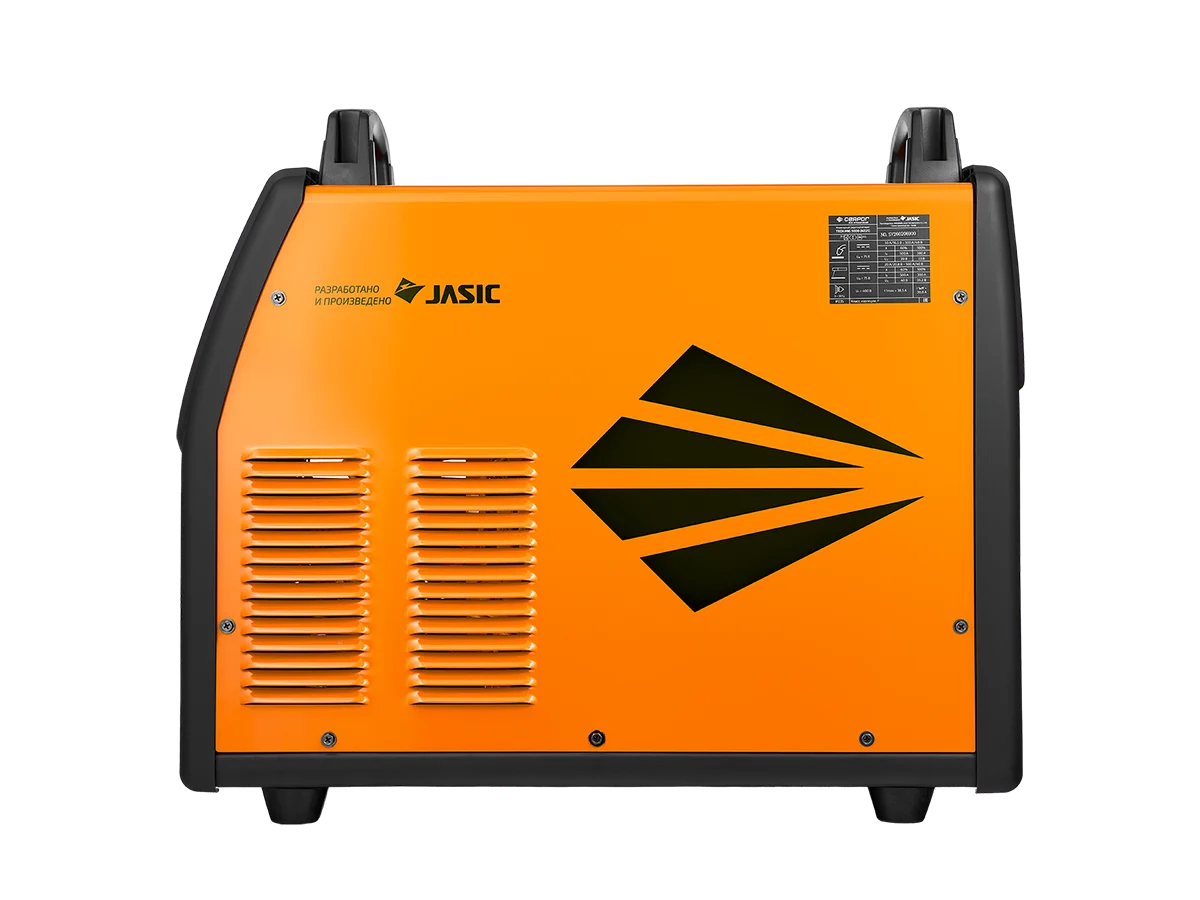

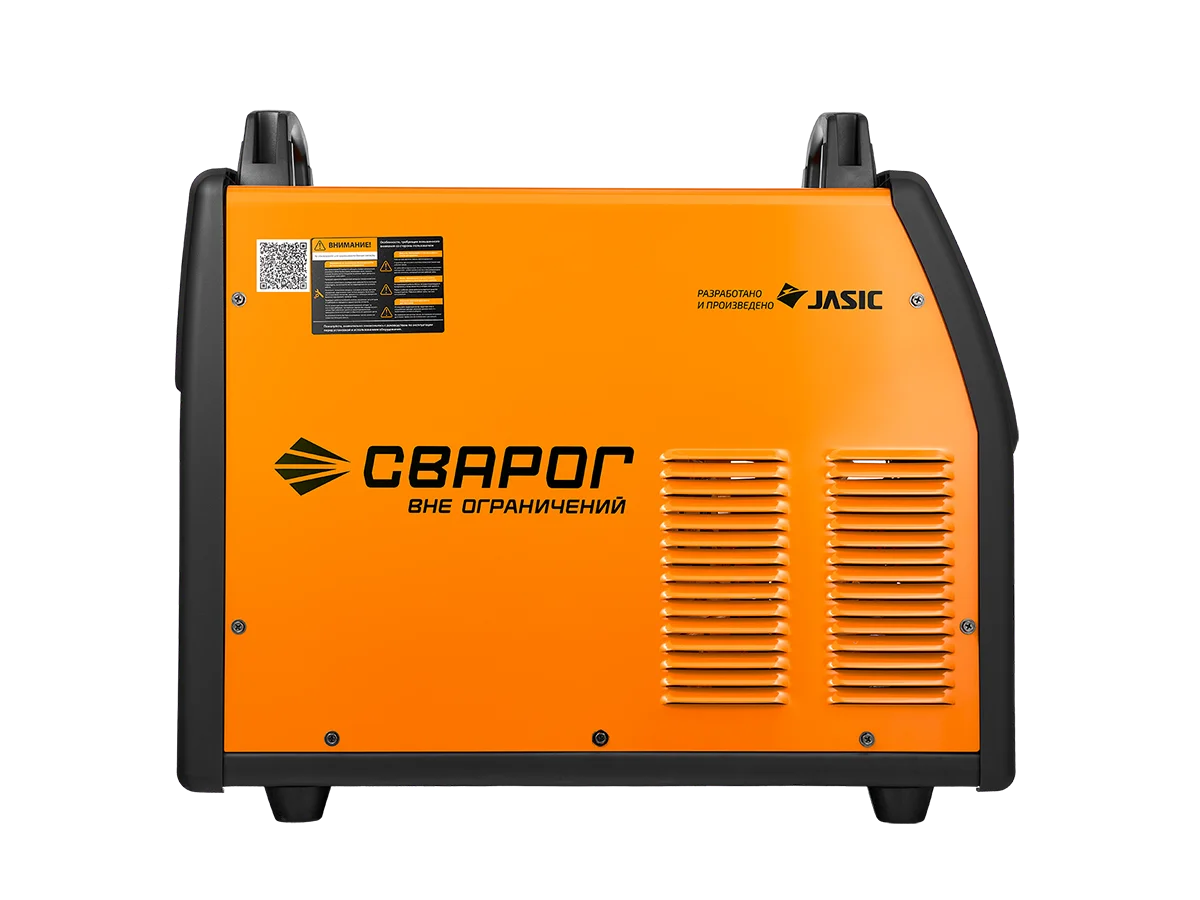

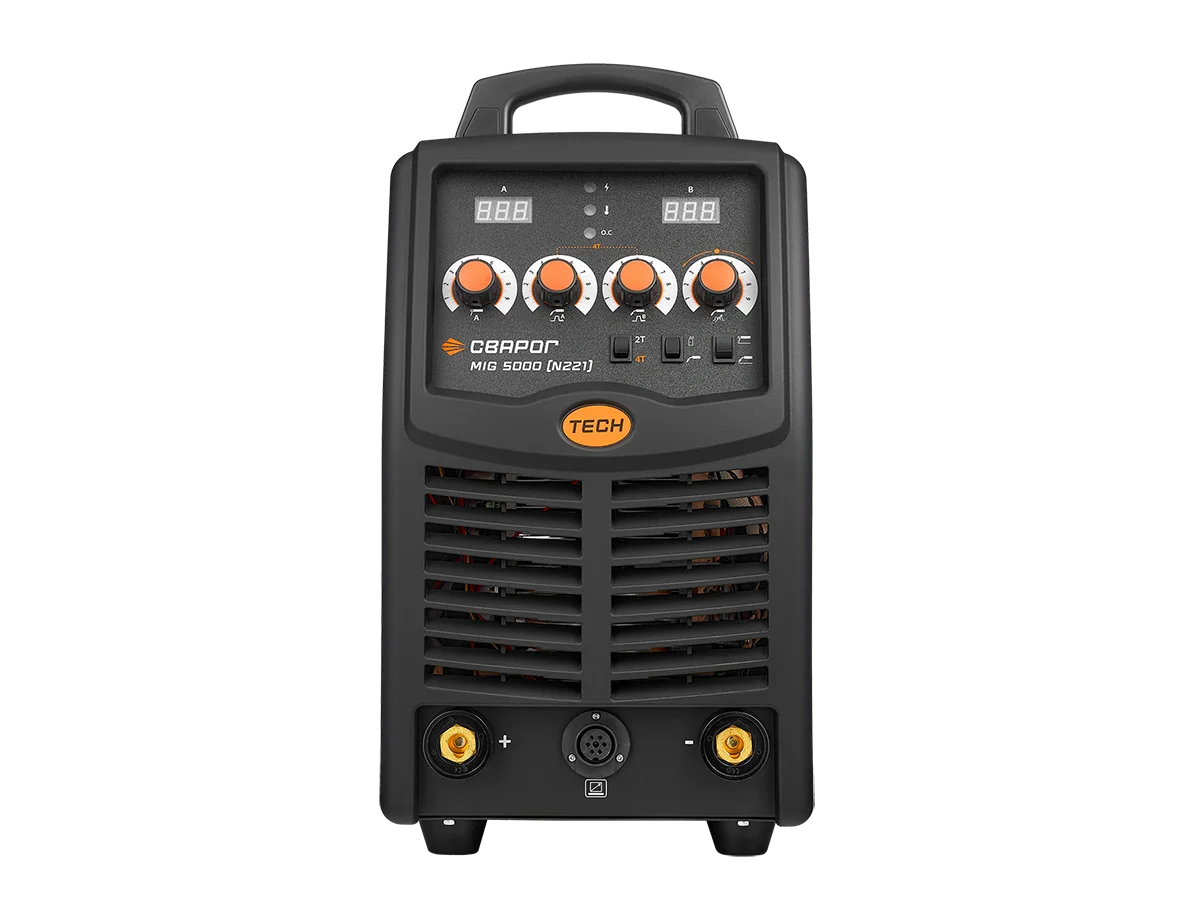

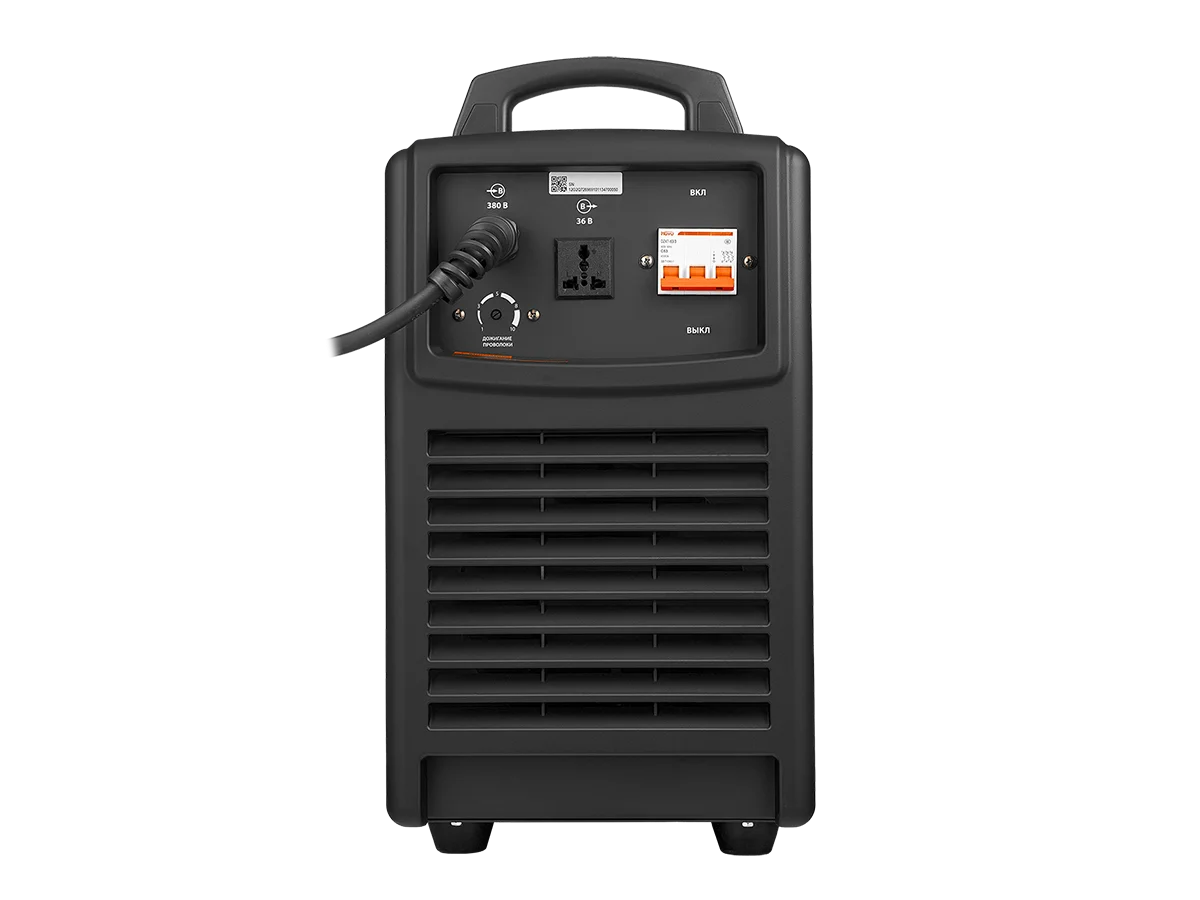

Конструктивные особенности Корпус аппарата выполнен из металла и рассчитан на эксплуатацию в тяжелых производственных условиях. Увеличенные латунные силовые разъемы обеспечивают надежный контакт без перегрева, а эффективная система вентиляции с туннельным обдувом силовых радиаторов помогает поддерживать стабильную работу даже при высоких нагрузках. Аппарат оснащен защитой от перегрева и перегрузки по току. Для подключения подогревателя газа предусмотрена розетка 36 В . Увеличенный дроссель способствует более стабильным сварочным параметрам, снижает разбрызгивание металла и помогает повысить качество сварного шва.

Сварочные возможности TECH MIG 5000 (N221) подходит для работы с широким спектром материалов и толщин. В режиме MIG/MAG: углеродистая сталь — от 0,8 до 10 мм *; нержавеющая сталь — от 0,5 до 10 мм *; алюминий и его сплавы — от 2 до 10 мм *. В режиме MMA: сварка металла толщиной до 5 мм *. * За один проход с зазором. При сварке с разделкой кромок или с двух сторон допустимая толщина может быть увеличена.

Поддерживаемые сварочные материалы Аппарат рассчитан на работу с наиболее востребованными сварочными материалами: омедненная сварочная проволока СВ-08, СВ-08Г2С, ER70S-6, CHW-50C6SM и аналоги диаметром 0,8 / 1,0 / 1,2 / 1,6 мм ; алюминиевая проволока ER4043, ER5356 диаметром 1,0 / 1,2 / 1,6 мм ; нержавеющая проволока ER308, ER316 диаметром 0,8 / 1,0 / 1,2 / 1,6 мм ; электроды АНО-4, МР-3, АНО-6, ОК 46, ОЗС-12, УОНИИ-13/55, ЦТ-15, ЦЛ-11, ЦЛ-15, ОЗЛ-6, ОЗА-1, ОЗА-2, ОЗЛ-8 и другие диаметром 2,0 / 3,0 / 3,2 / 4,0 / 5,0 мм .

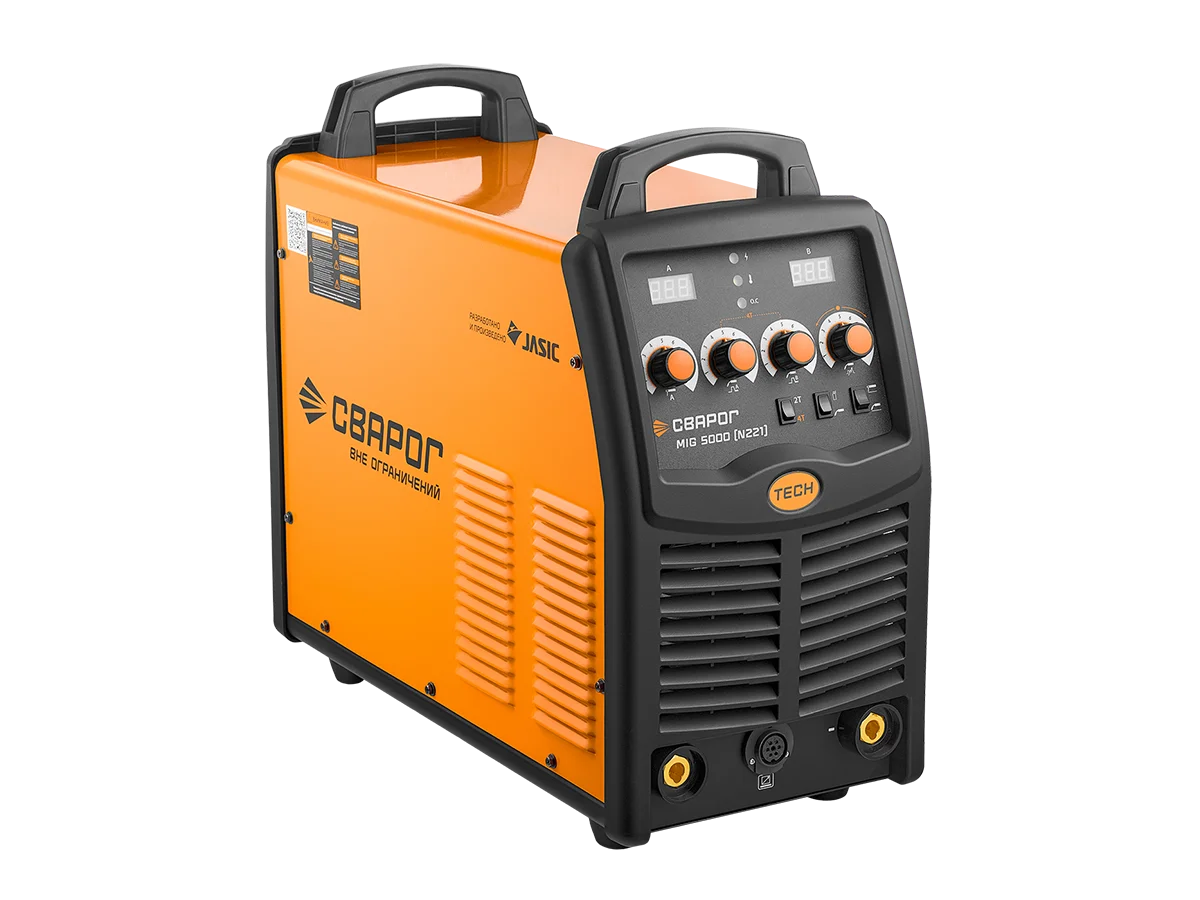

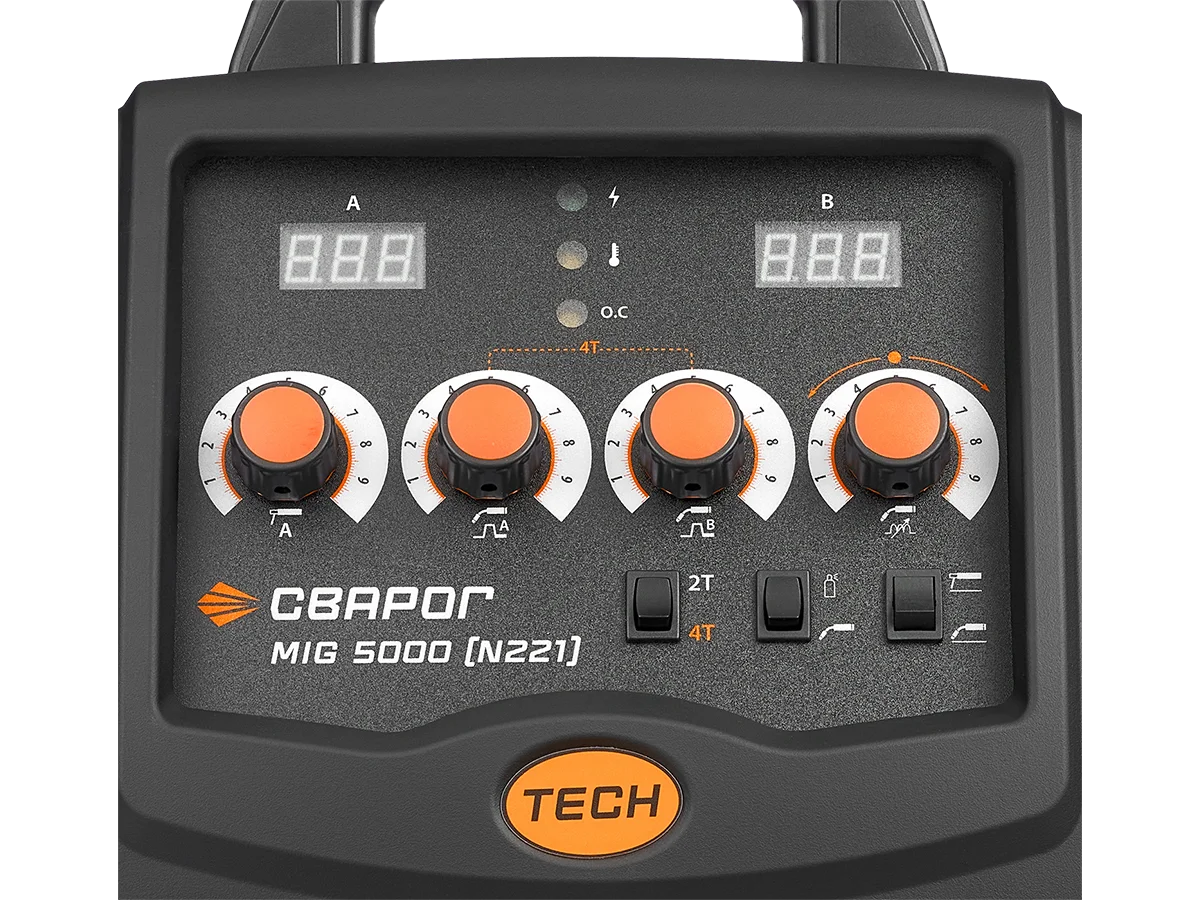

Удобная система управления Индикатор сварочного тока. Индикатор защиты от перегрузки по току. Индикатор перегрева. Индикатор питающей сети. Индикатор напряжения на дуге. Регулятор индуктивности. Тумблер переключения режимов сварки MIG/MAG/ММА. Тумблер: Продувка газом перед сваркой. Рабочий режим MIG/MAG. Тумблер переключения режимов сварочной горелки 2Т/4Т. Регулятор напряжения заварки кратера MIG/MAG. Регулятор сварочного тока заварки кратера MIG/MAG. Регулятор сварочного тока в режиме ММА.

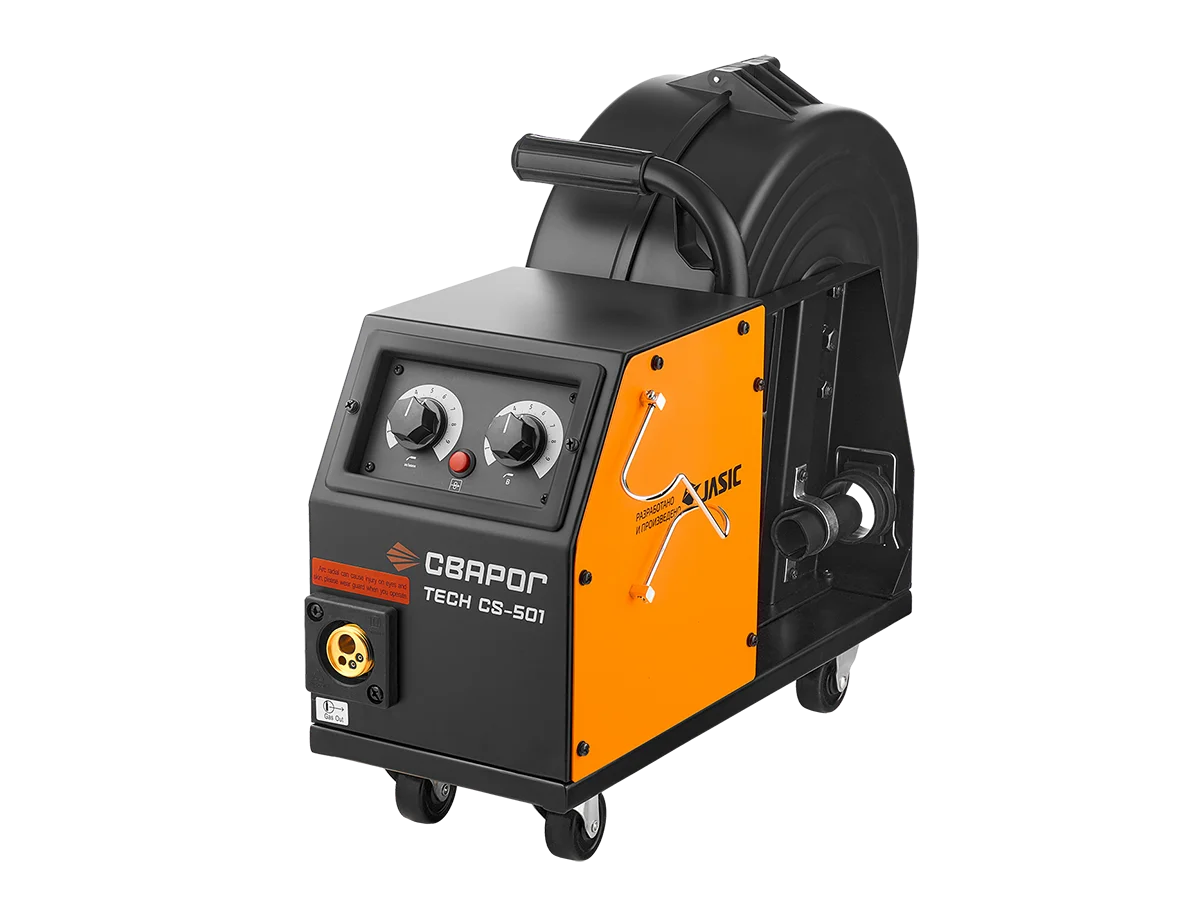

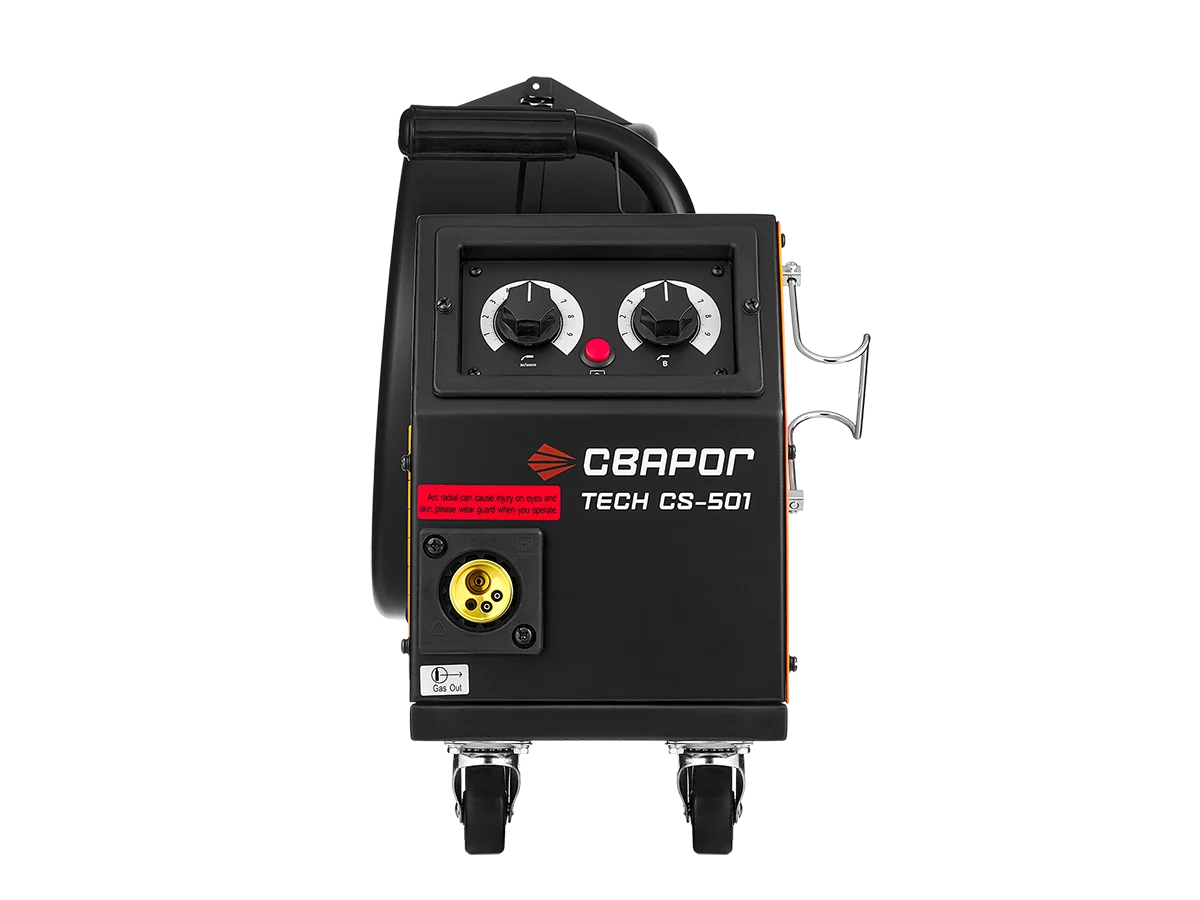

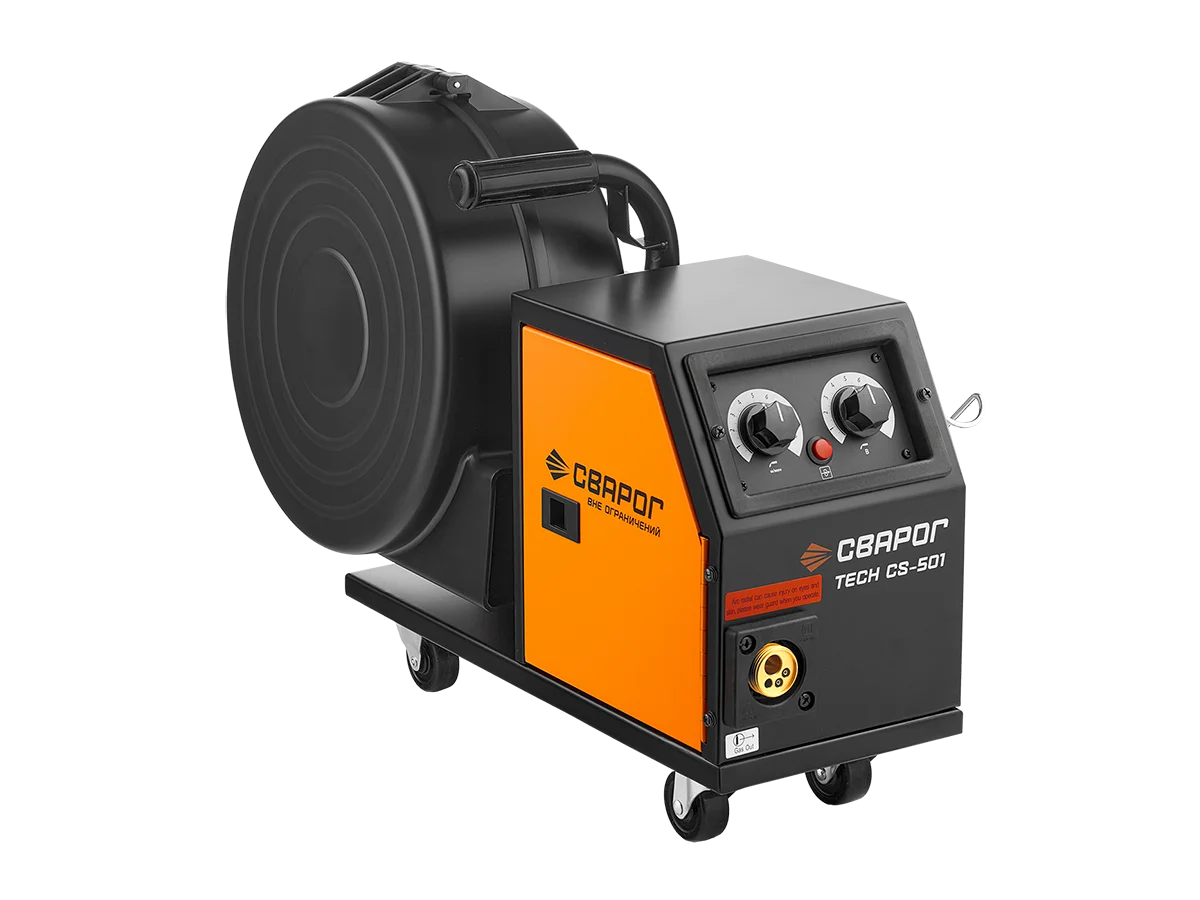

Выносной механизм подачи проволоки TECH MIG 5000 (N221) комплектуется выносным устройством подачи TECH CS-501 . Четырехроликовый стальной механизм обеспечивает стабильную подачу проволоки диаметром от 0,8 до 1,6 мм , в том числе при работе с катушками до 20 кг типов D300 и D200. Пластиковый кейс защищает катушку от пыли и загрязнений. Стандартный евроразъем обеспечивает совместимость с MIG-горелками различной мощности и длины. Для удобства эксплуатации на корпусе предусмотрен кронштейн для крепления сварочной горелки . Внутри корпуса механизма размещены таблички с артикулами роликов и рекомендациями по усилию зажатия сварочной проволоки, что упрощает настройку и обслуживание.

Механизм подачи сварочной проволоки Регулятор подачи сварочной проволоки. Кнопка холостого прогона сварочной проволоки. Регулятор напряжения.

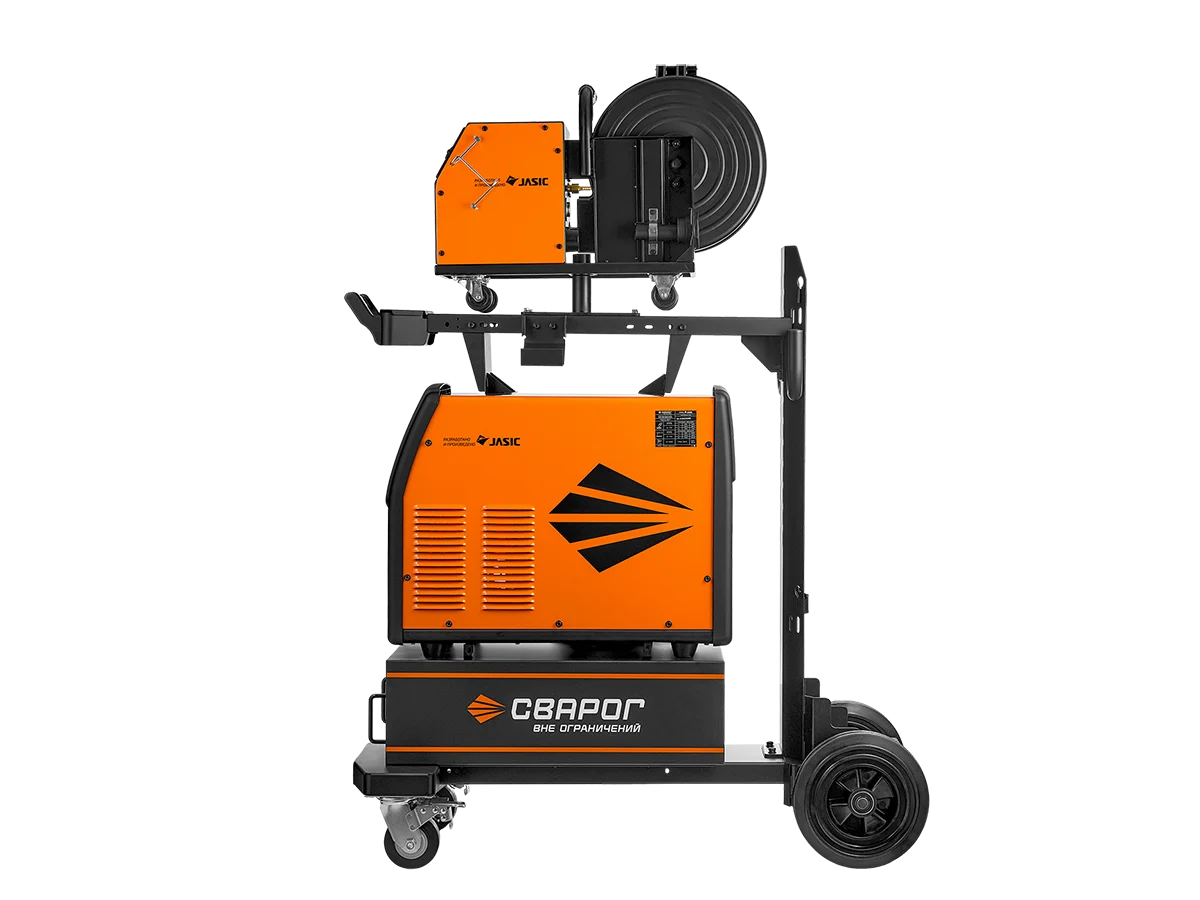

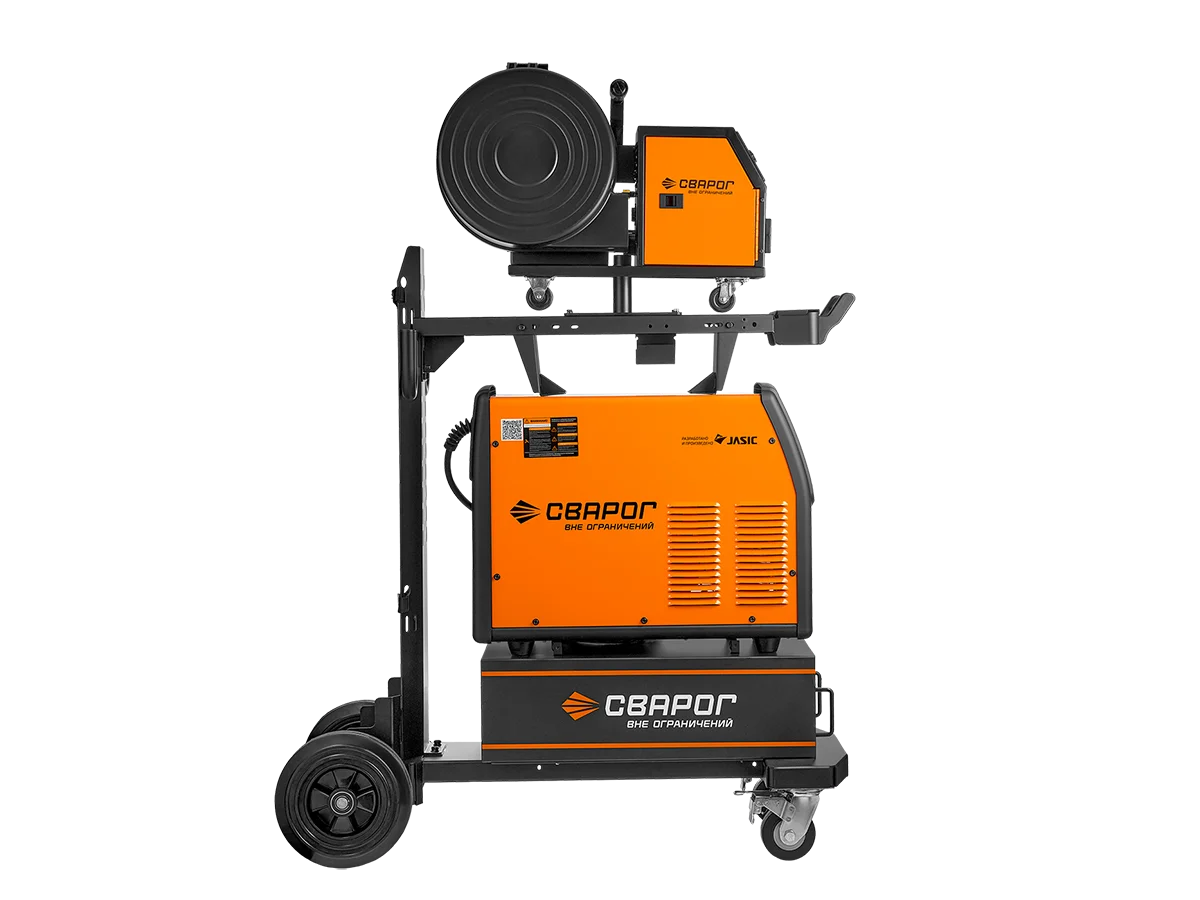

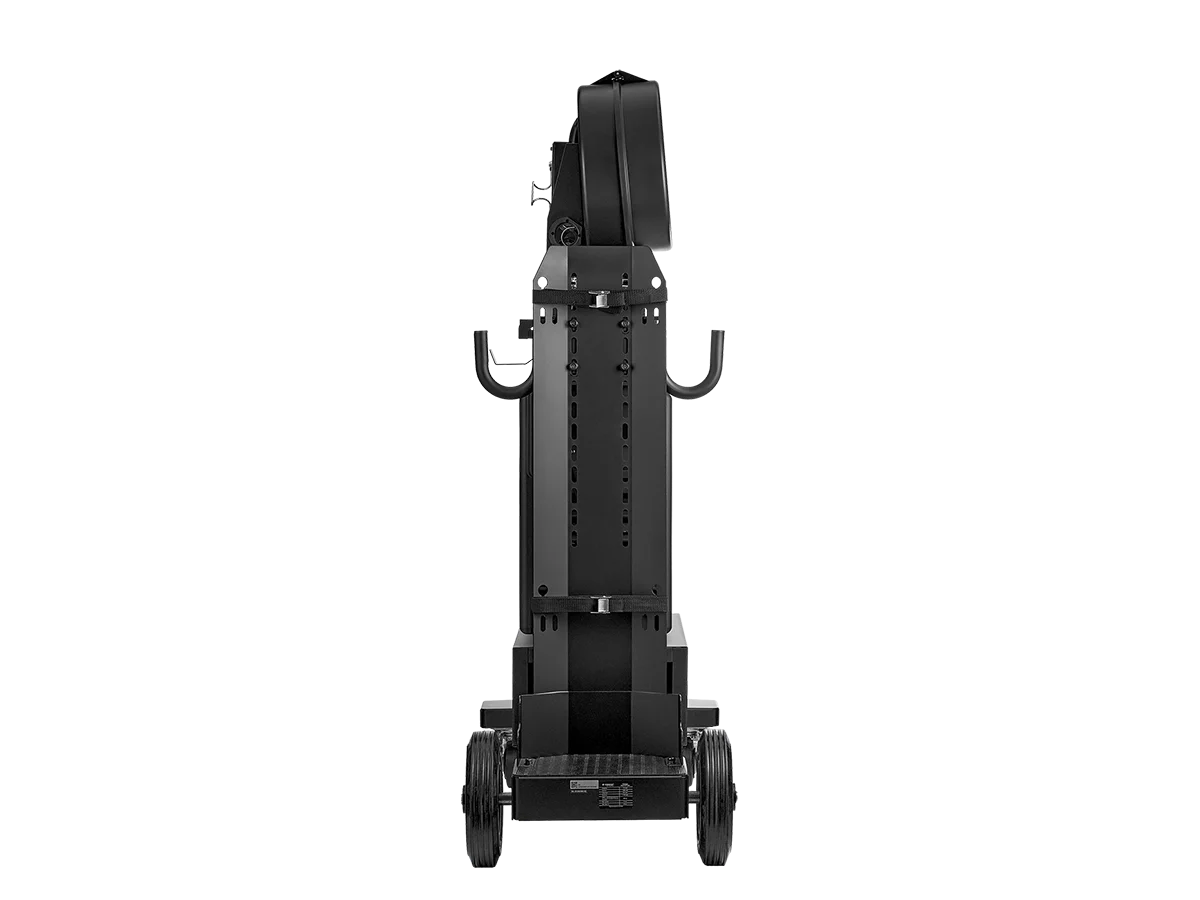

Тележка TR-500 В комплект входит транспортная тележка TR-500 , рассчитанная на максимальную нагрузку до 200 кг . Для удобства эксплуатации предусмотрены кронштейн для сварочной горелки и кронштейн для установки механизма подачи проволоки. Передние поворотные колеса оснащены стопорами, а задние прорезиненные колеса диаметром 250 мм на шариковых подшипниках и стальном валу обеспечивают устойчивое и плавное перемещение по цеху.

Инструментальный ящик для хранения Тележка TR-500 комплектуется пустым металлическим инструментальным ящиком для хранения принадлежностей и расходных материалов. Размер ящика: Ш 285 × Д 560 × В 160 мм . Ящик можно использовать для хранения сварочных наконечников, сопел, роликов, ручного инструмента и других расходных материалов, которые необходимы оператору в процессе работы. Такое решение помогает держать комплектующие под рукой и поддерживать порядок на рабочем месте. При необходимости инструментальный ящик можно заменить на кулер объемом 4 л .

Отсек для хранения расходных материалов Тележка TR-500 оснащена отдельным отсеком для хранения расходных материалов и принадлежностей, необходимых в процессе сварки. В отсеке можно разместить сварочные наконечники, сопла, ролики, ручной инструмент и другие комплектующие, которые должны быть под рукой во время работы. Это упрощает обслуживание оборудования, ускоряет замену расходников и помогает поддерживать порядок на рабочем месте.

Усиленная ходовая часть Тележка TR-500 оснащена усиленной ходовой частью, рассчитанной на стабильное перемещение оборудования в условиях производственного участка. Передние поворотные колеса имеют стопоры, которые помогают зафиксировать тележку на месте и исключить ее самопроизвольное движение во время работы или обслуживания. Задние прорезиненные колеса диаметром 250 мм установлены на шариковых подшипниках и сплошном стальном валу Ø20 мм . Такая конструкция выдерживает высокие нагрузки, повышает устойчивость тележки и обеспечивает плавное перемещение аппарата по цеху.

Для каких задач подходит TECH MIG 5000 (N221) предназначен для производственных и монтажных задач, где требуется надежное оборудование с высокой нагрузочной способностью: тяжелое машиностроение и металлообработка; производство металлоконструкций; строительные и монтажные работы; ремонт грузовой и сельскохозяйственной техники; судостроение и судоремонт; нефтегазовая и химическая промышленность; работы на улице, включая мостовые конструкции, эстакады, опоры ЛЭП и закладные детали. Аппарат особенно полезен там, где важны стабильная дуга, работа проволокой до 1,6 мм, возможность сварки без газа в режиме FCAW, устойчивость к нестабильной сети и работа на удалении от источника питания.

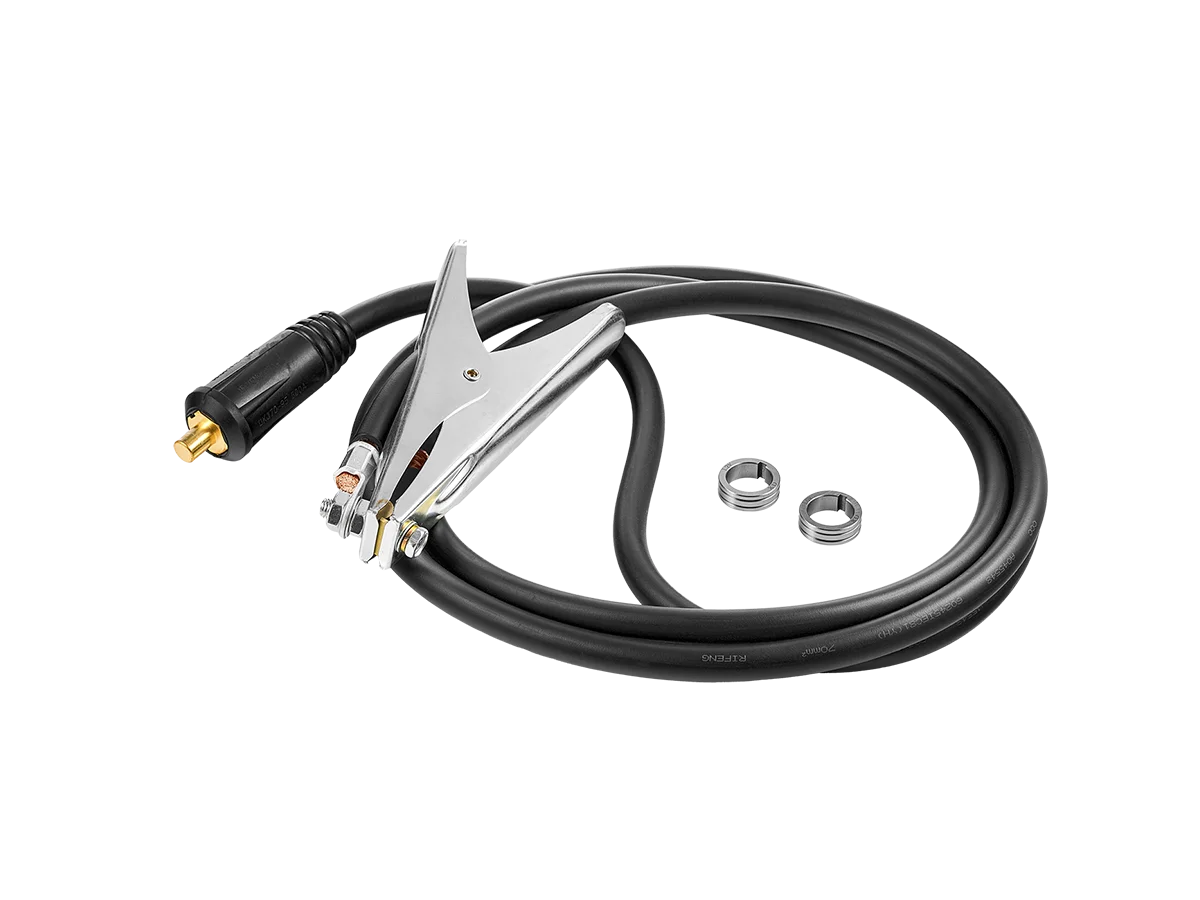

Комплект поставки Сварочный аппарат TECH MIG 5000 (N221) — 1 шт. Устройство подающее TECH CS-501 — 1 шт. Тележка TR-500 — 1 шт. Клемма заземления в сборе с кабелем 500 А, 3 м — 1 шт. Комплект ЗИП: ролик подающий 1,2 / 1,6 — 2 шт. Ролик 1,0 / 1,2 — 2 шт., установлены в механизме подачи. Паспорт — 1 шт. Руководство по эксплуатации — 1 шт. Важно: Сварочная горелка и кабели удлинения в комплект поставки не входят и приобретаются отдельно из представленного ассортимента.
