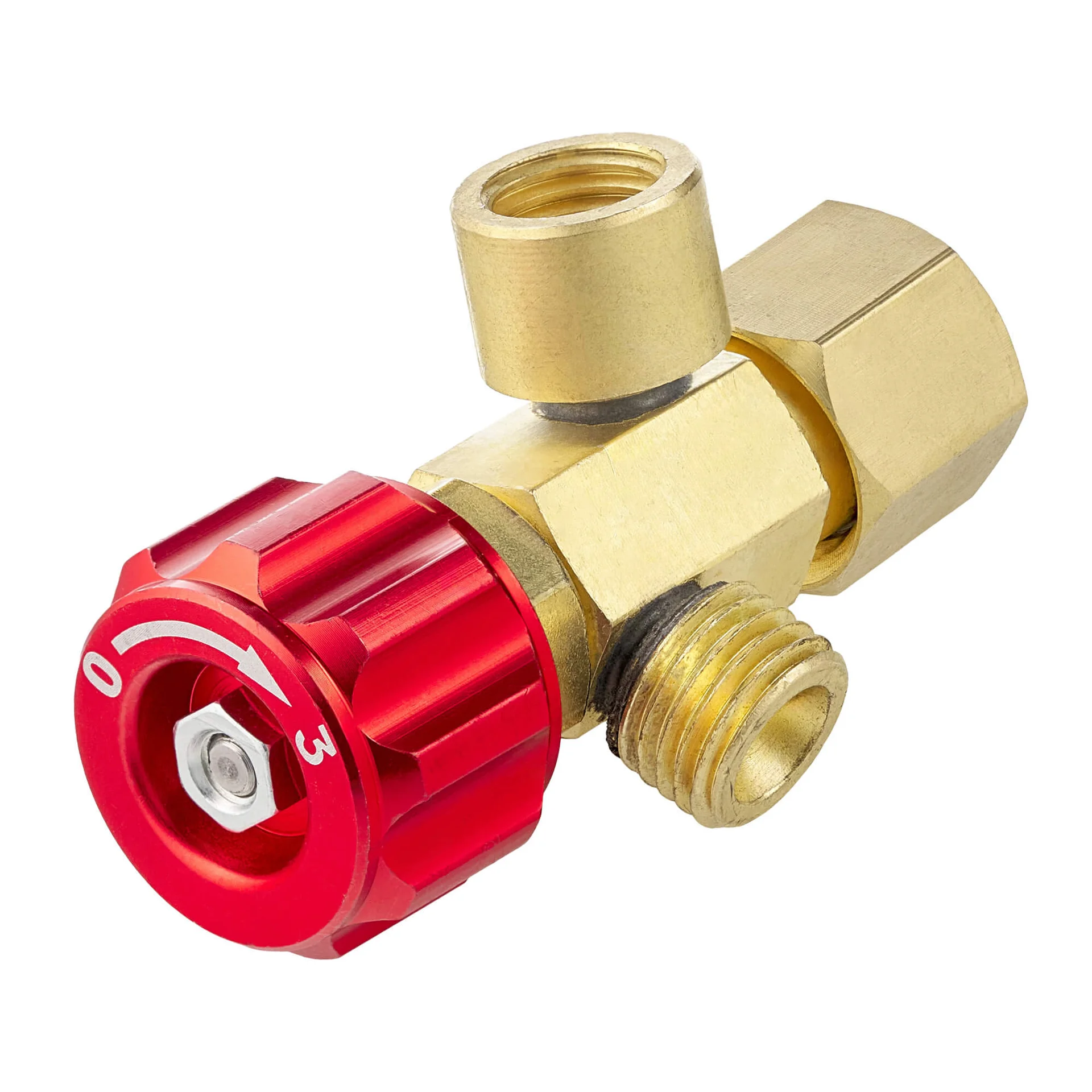

Узел вентиля к БГ-08

Узел вентиля - это сменная запасная часть кбачку ПТК БГ-08для подачи жидкого топлива. Узел изготовлен из латуни. Узел вентиля применяется в качествезапорного-регулирующегоустройства на бачке ПТК БГ-08 для питания автогенной аппаратуры, работающей на жидком топливе: бензин, керосин, дизельное топливо.

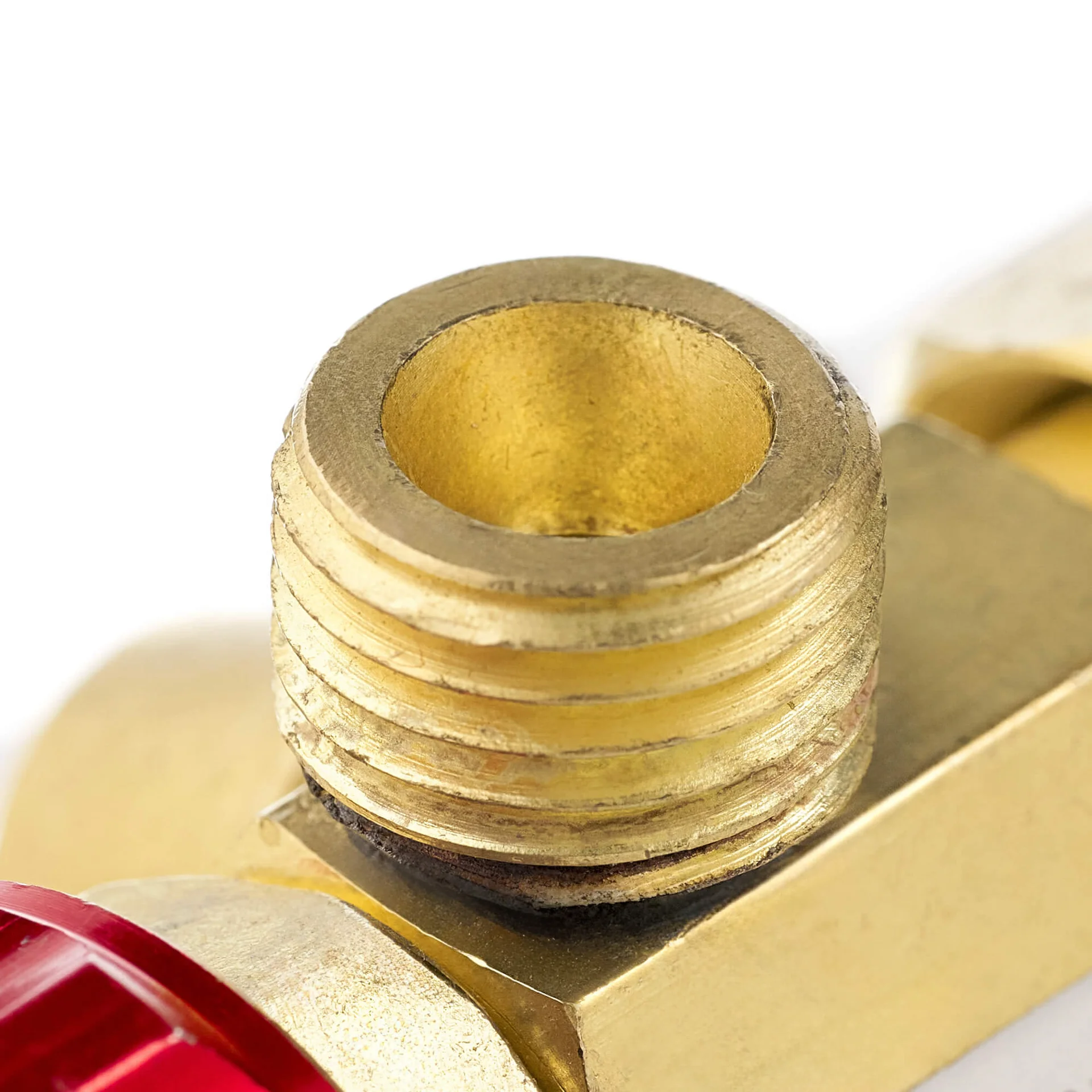

Вентиль накручивается на бонку на крышке бачка БГ-08 при помощи накидной гайки с резьбой М16х1,5. При помощи маховичка с алюминиевым барашком происходит подача жидкого топлива к выходному штуцеру, на который при помощи резьбы M14х1,5 крепится накидная гайка и ниппель диаметром 6 мм для крепления резинотканевого рукава.

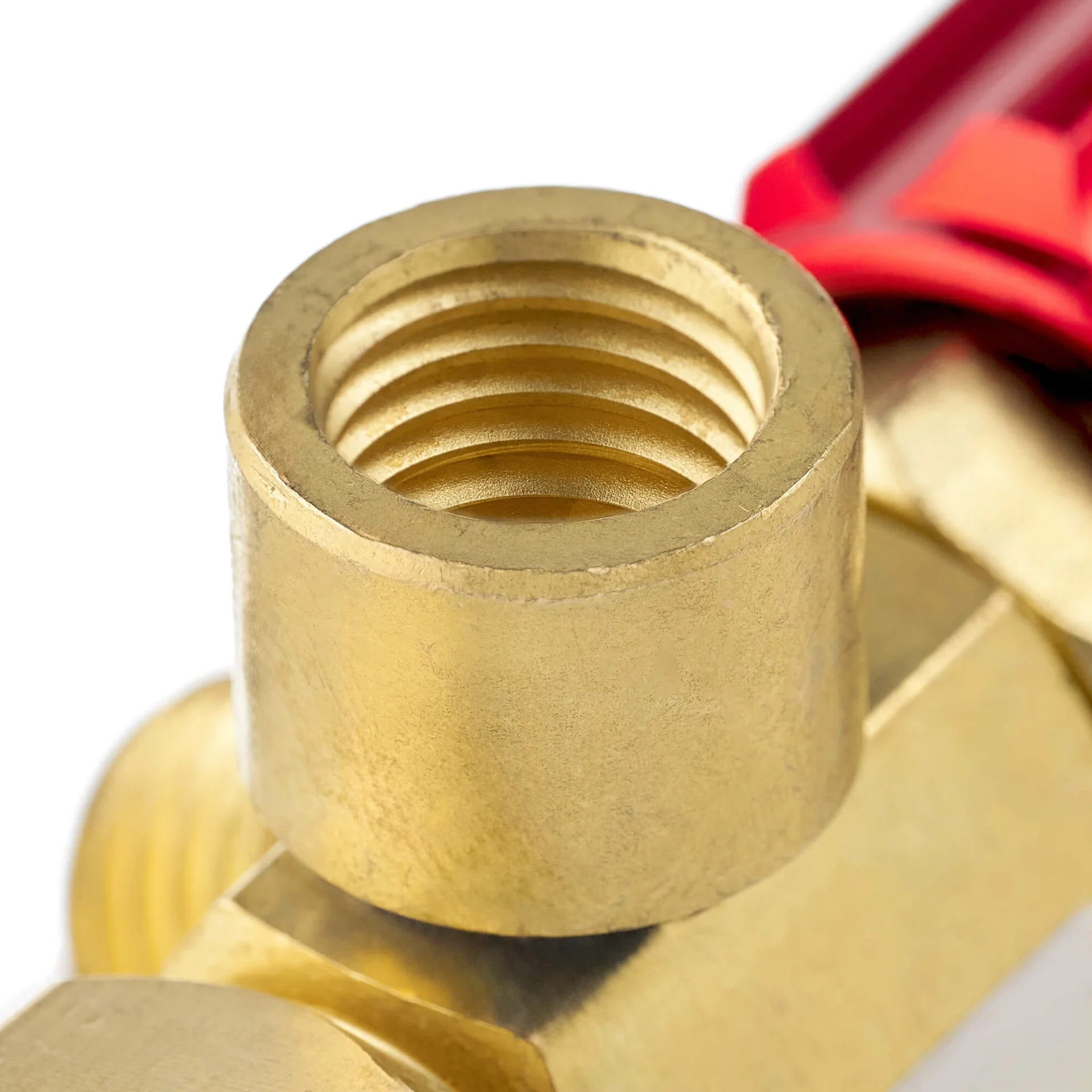

Параллельно с этим, топливо проходит в другой бонке, где установлен манометр, который показывает создаваемое давление в бачке.
