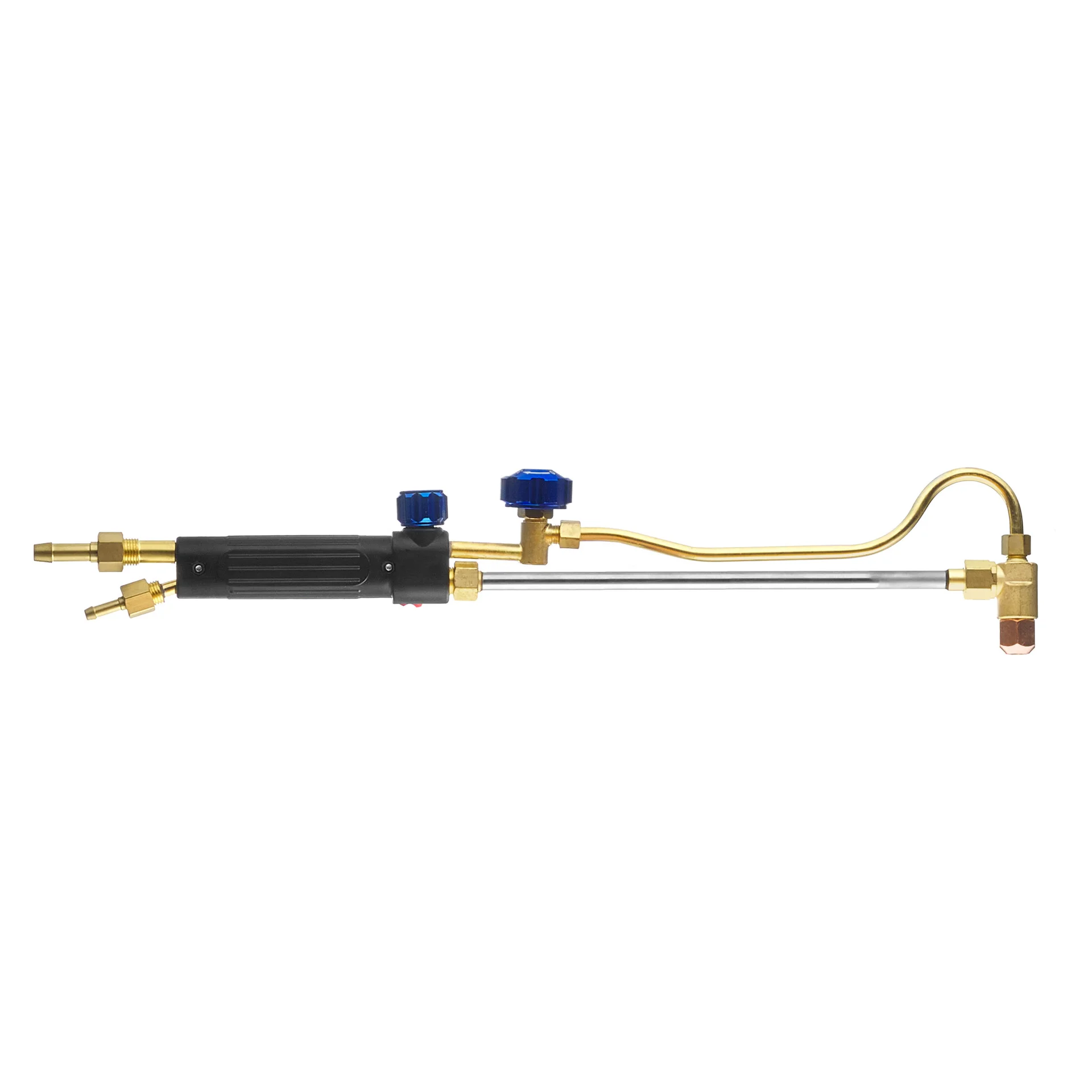

Резак жидкотопливный керосиновый РК-02

Резак жидкотопливный керосиновый РК-02 – это керосино-кислородный резак, который предназначен для ручной разделительной резки низкоуглеродистых сталей толщиной до 300 мм. В качестве горючего используется керосин осветительный по ОСТ 38.01407-86 или топлива ТС-1 по ГОСТ 320.001.499.43.011-99.

Керосинорез является жидкотопливным резаком «распылительного» типа. Керосин через капиллярную трубку поступает к головке, где подхватывается кислородом подогревающим (КП) и, обогащая его, образуется аэрозоль кислородо-керосиновой смеси с последующим испарением аэрозоли в кольцевом канале между нагретыми наружным и внутренним мундштуками.

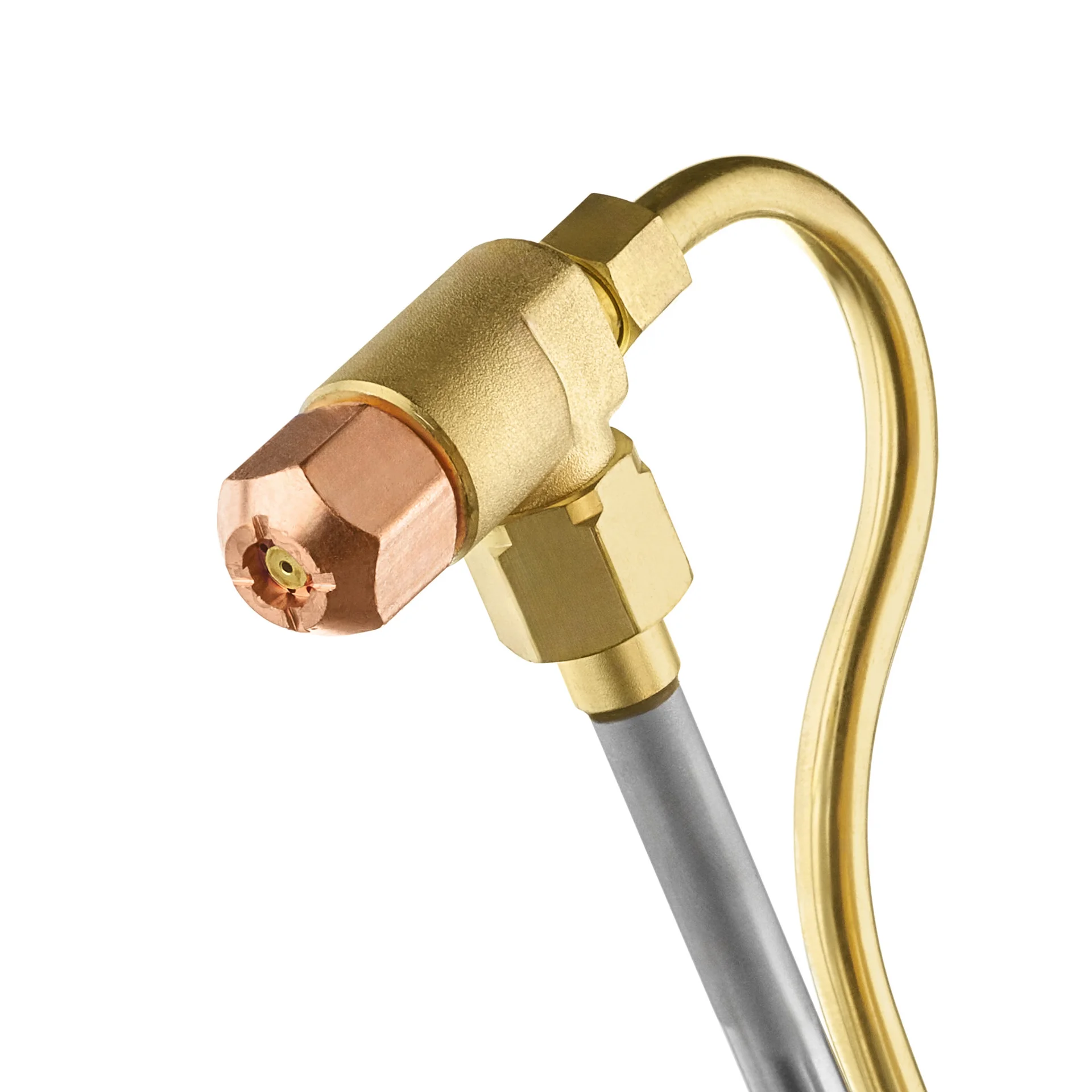

Резак поставляется в сборе с наружным мундштуком №1К, с внутренними мундштуками №1К, 2К, 3К с кольцевыми зазорами для выхода подогревающего пламени и резиновым уплотнительным кольцом. Давление на входе и расход зависит от установленного внутреннего мундштука. В руководстве по эксплуатации указаны ориентировочные данные.

№0К (5–8 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.

№1К (8–15 мм)

№2К (15–30 мм)

№3К (30–50 мм)

№4К (50–100 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.

№5К (100–200 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.

№6К (200–300 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.

№2К – мундштук не входит в комплект поставки к резаку, приобретается отдельно.

Классическая компоновка вентилей. Конструкция схожа с газовыми резаками инжекторного типа.

Полный выход на рабочий режим в течение 2-х минут.

Резак укомплектован ниппелями, что позволяет использовать рукава без дополнительных переходников. Для подачи кислорода используется ниппель диаметром 9 мм и накидная гайка с резьбой M16х1,5. Для подачи керосина используется ниппель диаметром 6 мм и гайка накидная с резьбой М14х1,5.

Линза присоединения трубки режущего кислорода и гайки крепления к линзе с резьбой М12х1,25 мм.

Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.

Резак жидкотопливный керосиновый РК-02 – 1 шт.

Мундштук наружный №1К – 1 шт.

Мундштук внутренний №1К, 2К, 3К – по 1 шт.

Ниппель диаметром 6 и 9 мм – по 1 шт.

Гайка накидная М14х1,5 – 1 шт.

Гайка накидная M16х1,5 – 1 шт.

Кольцо уплотнительное 008-012-25 по ГОСТ 9833-73 – 1 шт.

Руководство по эксплуатации – 1 шт.
