Комплект роботизированной сварки ПТК RILON MIG SR5-C

ПТК RILON MIG SR5-C– современный высокоэффективный комплект роботизированной сварки в линейке профессионального оборудования ПТК. Комплекс предназначен для автоматизации сварочных процессов и выполнения высококачественной MIG/MAG сварки металлов с минимальным участием оператора.

Оборудование разработано для серийного и крупносерийного производства, а также для интеграции в промышленные линии. Использование роботизированного комплекса снижает влияние человеческого фактора, уменьшает количество брака и минимизирует необходимость последующей механической обработки сварных соединений.

Шестиосевого коллаборативного робота-манипулятора.

Контроллер управления.

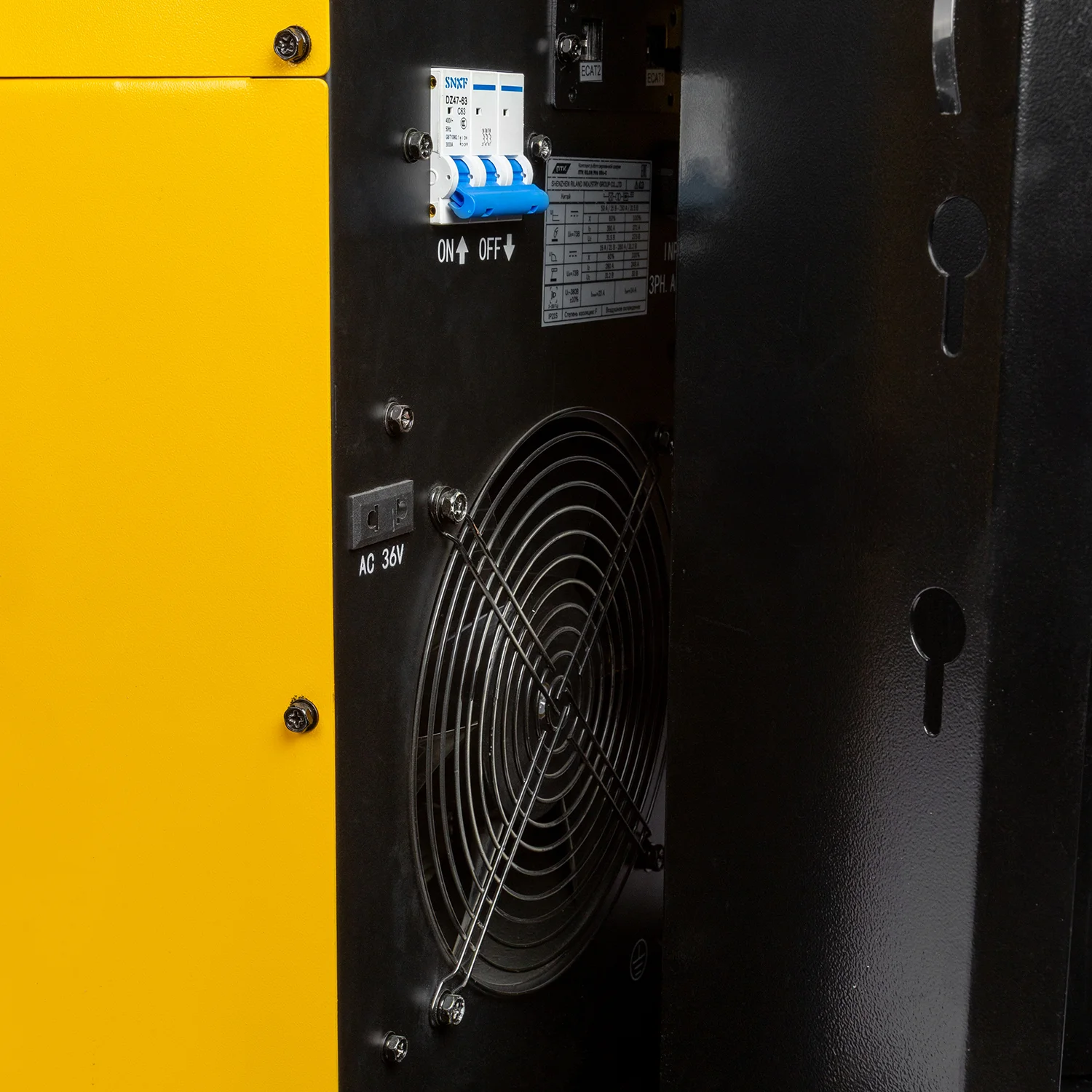

Инверторный сварочный источник мощностью до 350А.

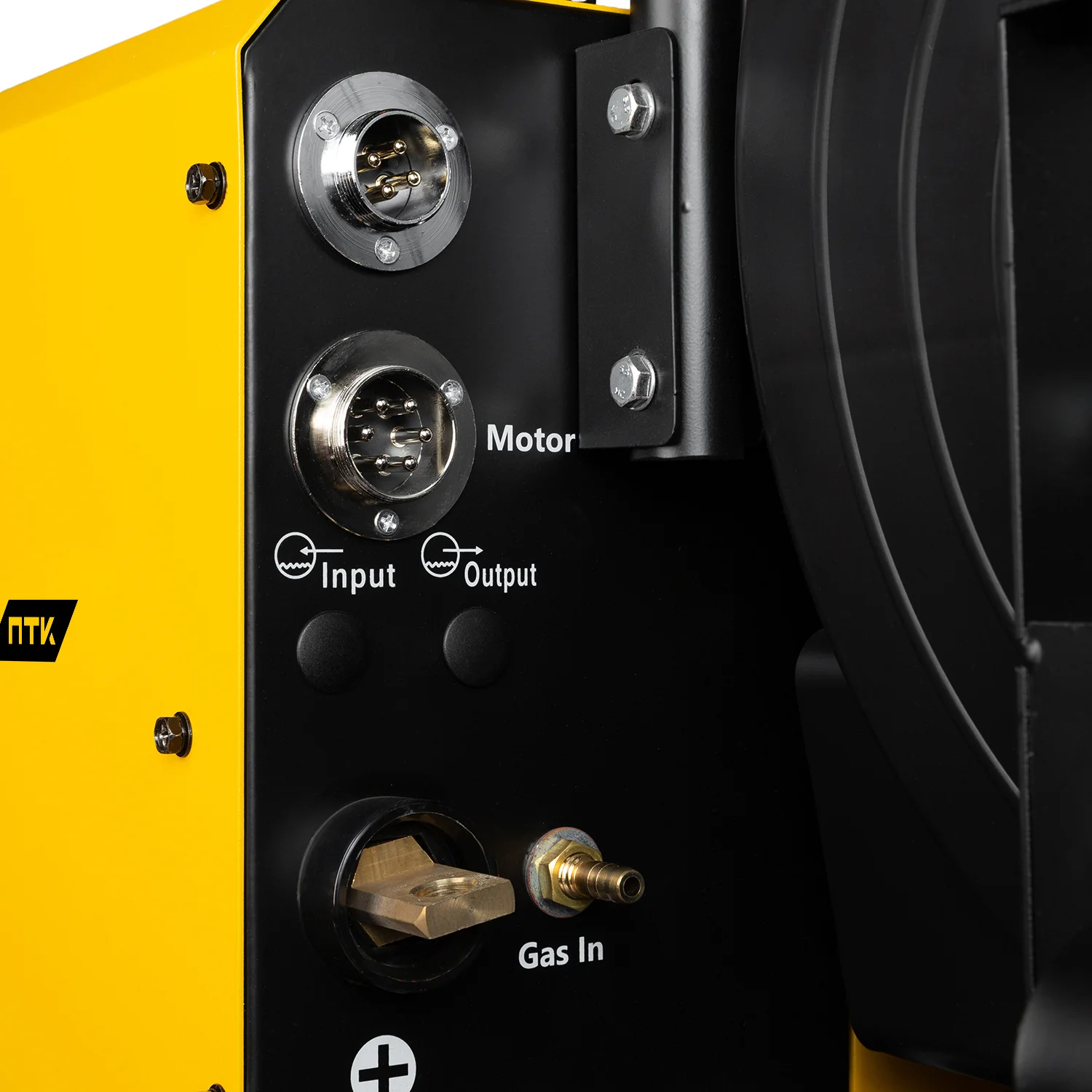

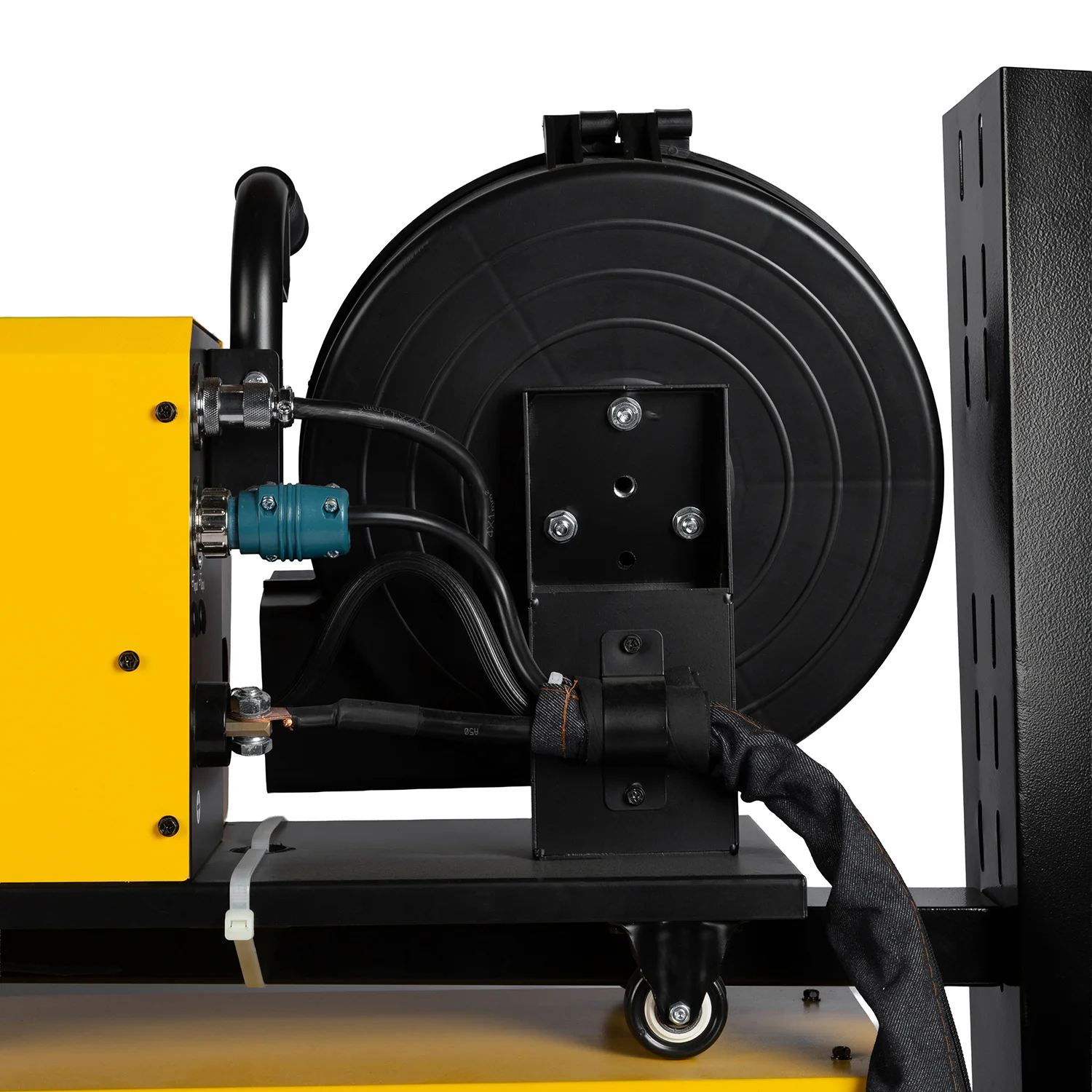

Выносной блок подачи сварочной проволоки.

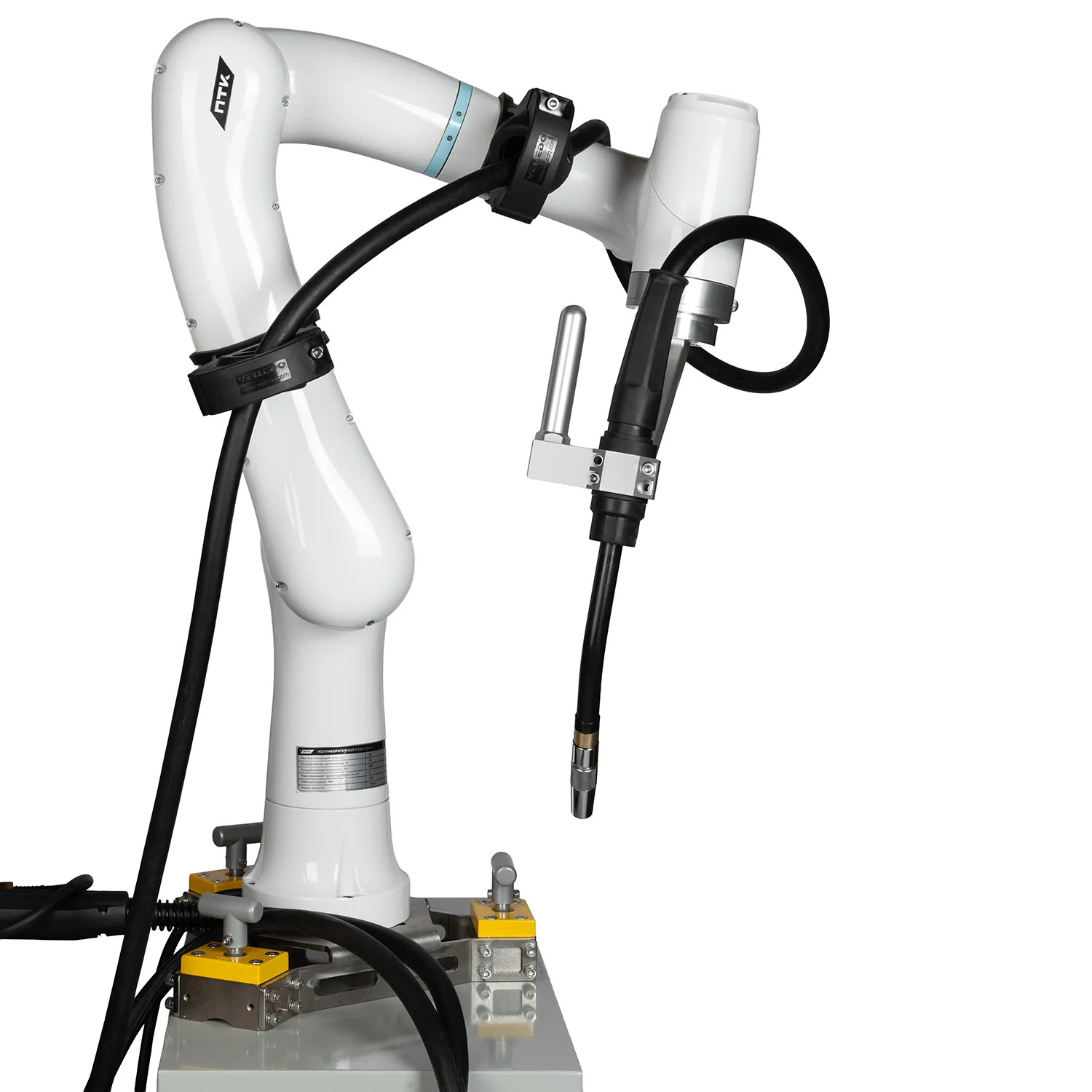

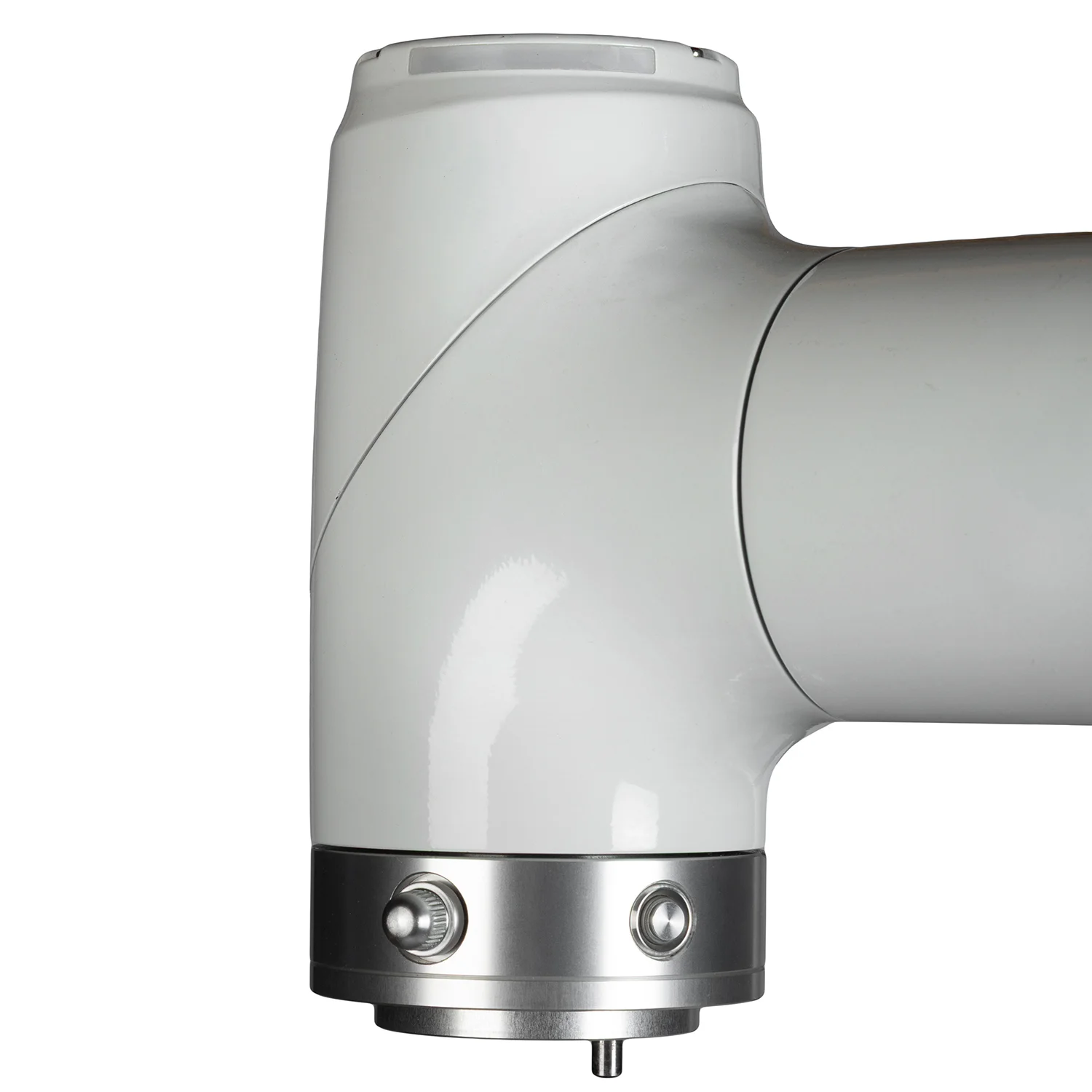

Робот-манипуляторобладает компактной и легкой конструкцией, благодаря эксклюзивной технологии - высокой точностью позиционирования до0,03 мми может устанавливаться в различных положениях: на полу, стене, потолке или под углом. Благодаря 6 осям вращения робот способен работать даже в ограниченном пространстве и выполнять сварку изделий сложной геометрии.

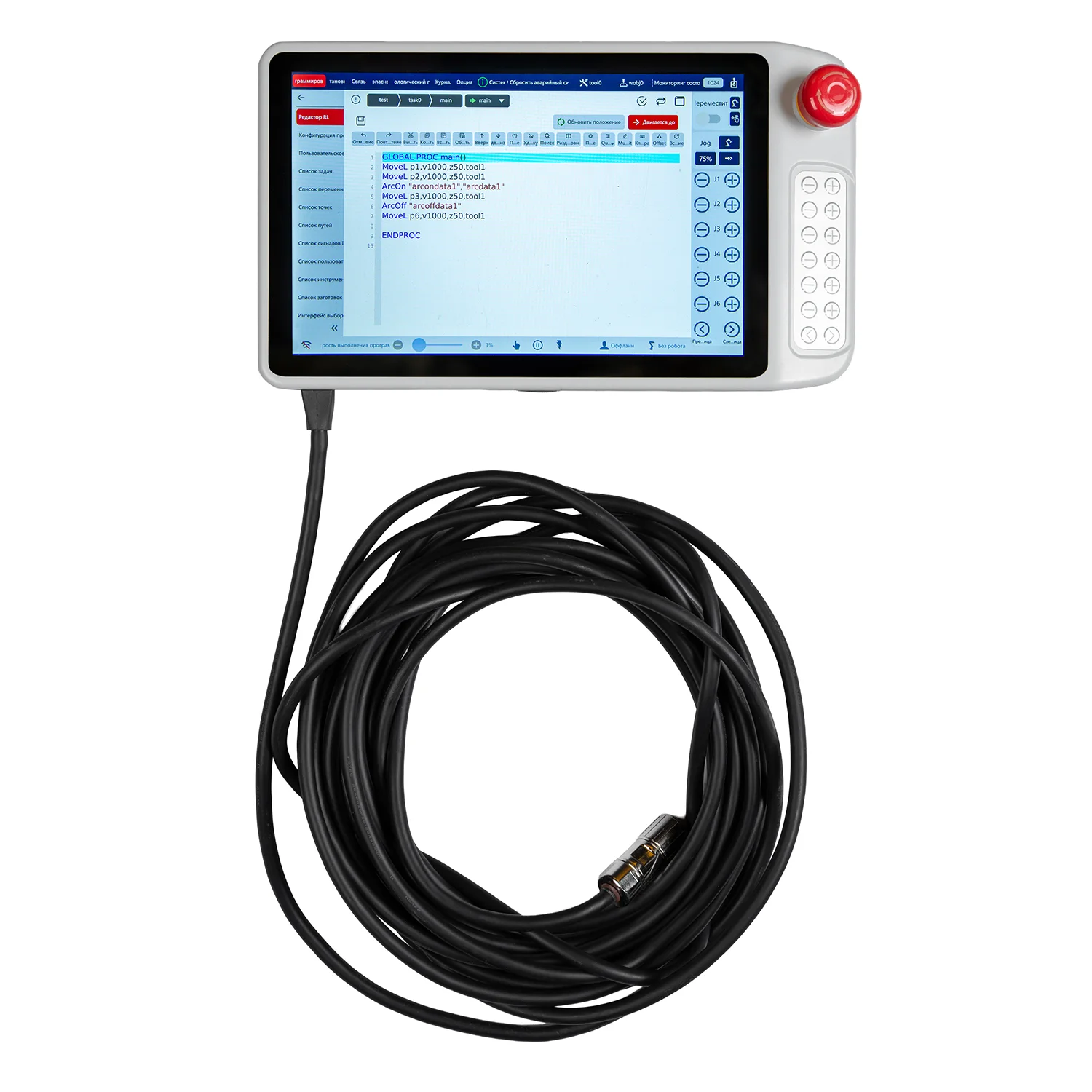

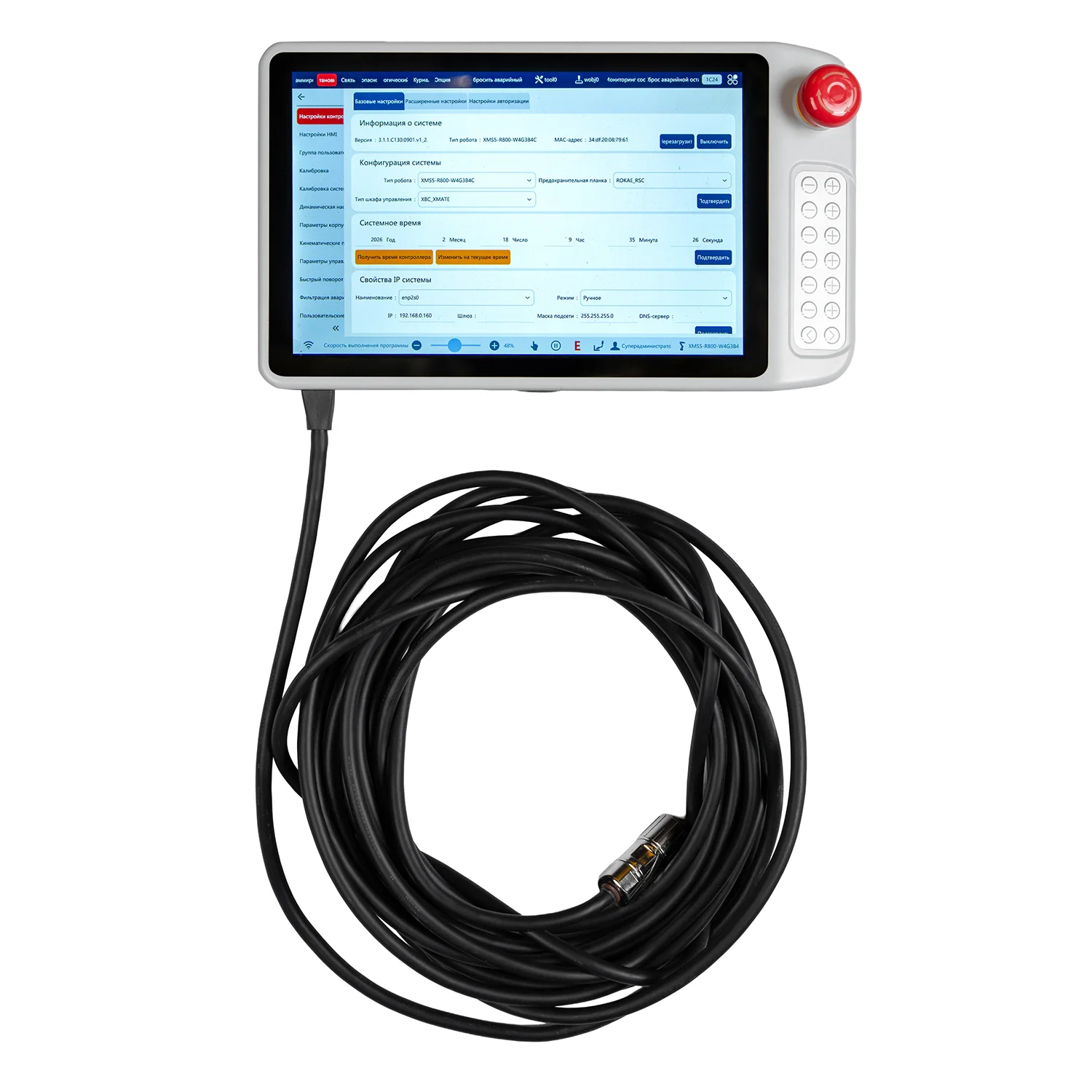

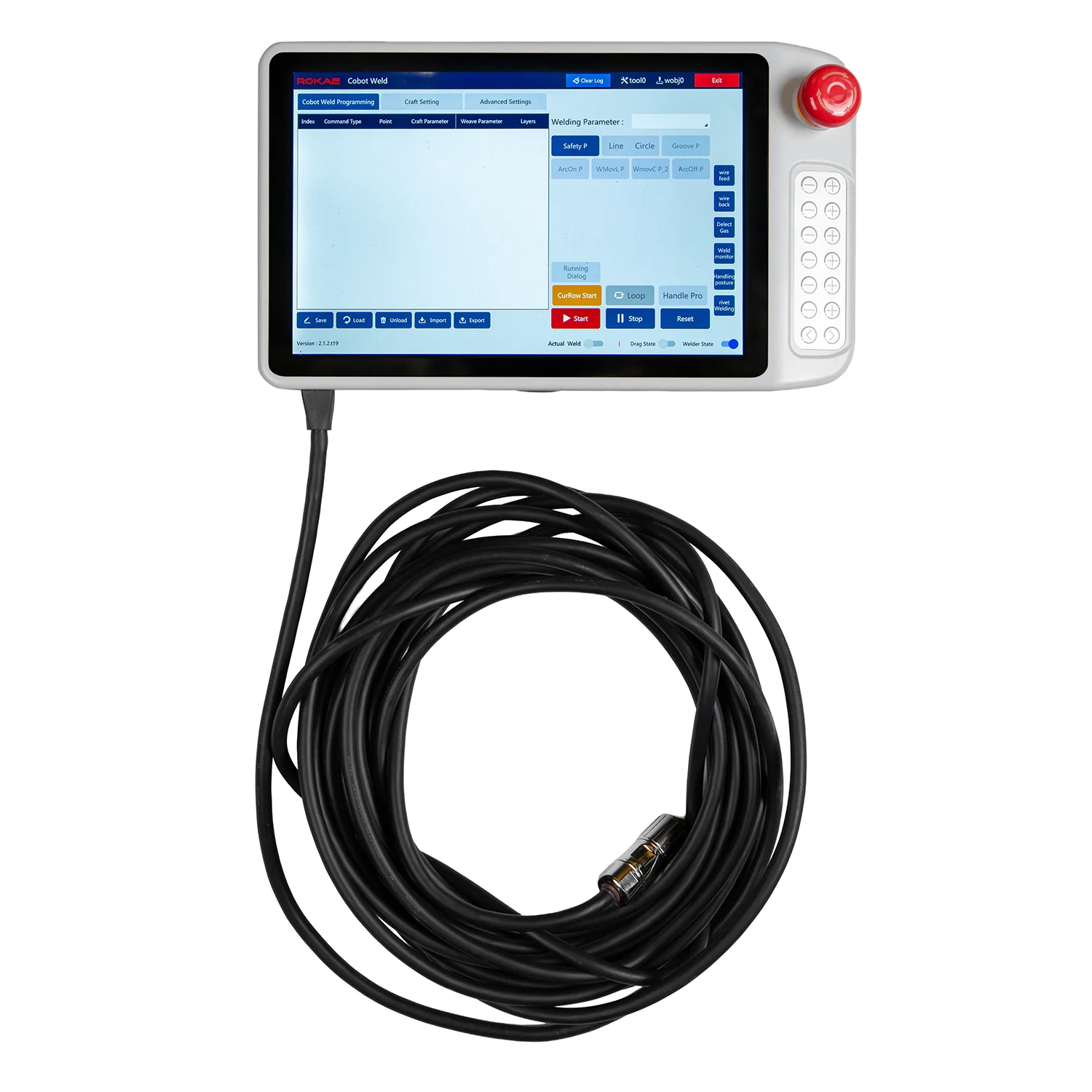

Система управленияс обучающим планшетом и интуитивно понятным интерфейсом позволяет быстро программировать сварочные операции. Подготовка робота к работе занимает не более часа и даже пользователи без опыта работы с роботизированными комплексами смогут настроить оборудование за короткий срок.

Такое сочетание компонентов обеспечивает гибкость применения, высокую точность движений и постоянство параметров на каждом цикле сварки MIG/MAG сварки на различных металлах - углеродистых и нержавеющих сталей.

Стыковые соединения.

Угловые и тавровые соединения.

Протяженные сварные швы.

Точечную сварку.

Сварку изделий сложной геометрии.

Сварочный робот обеспечивает высокоточную сварку осциллирующими движениями, движениями по треугольной траектории и другими управляемыми колебательными режимами. Параметры каждого типа движения гибко программируются для оптимальной настройки качества шва.

Стабильная работа сварочного источника и точная подача проволоки обеспечивают ровное формирование шва, снижение разбрызгивания и высокую повторяемость результатов. Использование роботизированного комплекса снижает затраты на последующую механическую обработку и повышает производительность сварочного участка.

Все элементы комплекса рассчитаны на длительную интенсивную эксплуатацию в промышленных условиях и требуют минимального технического обслуживания.

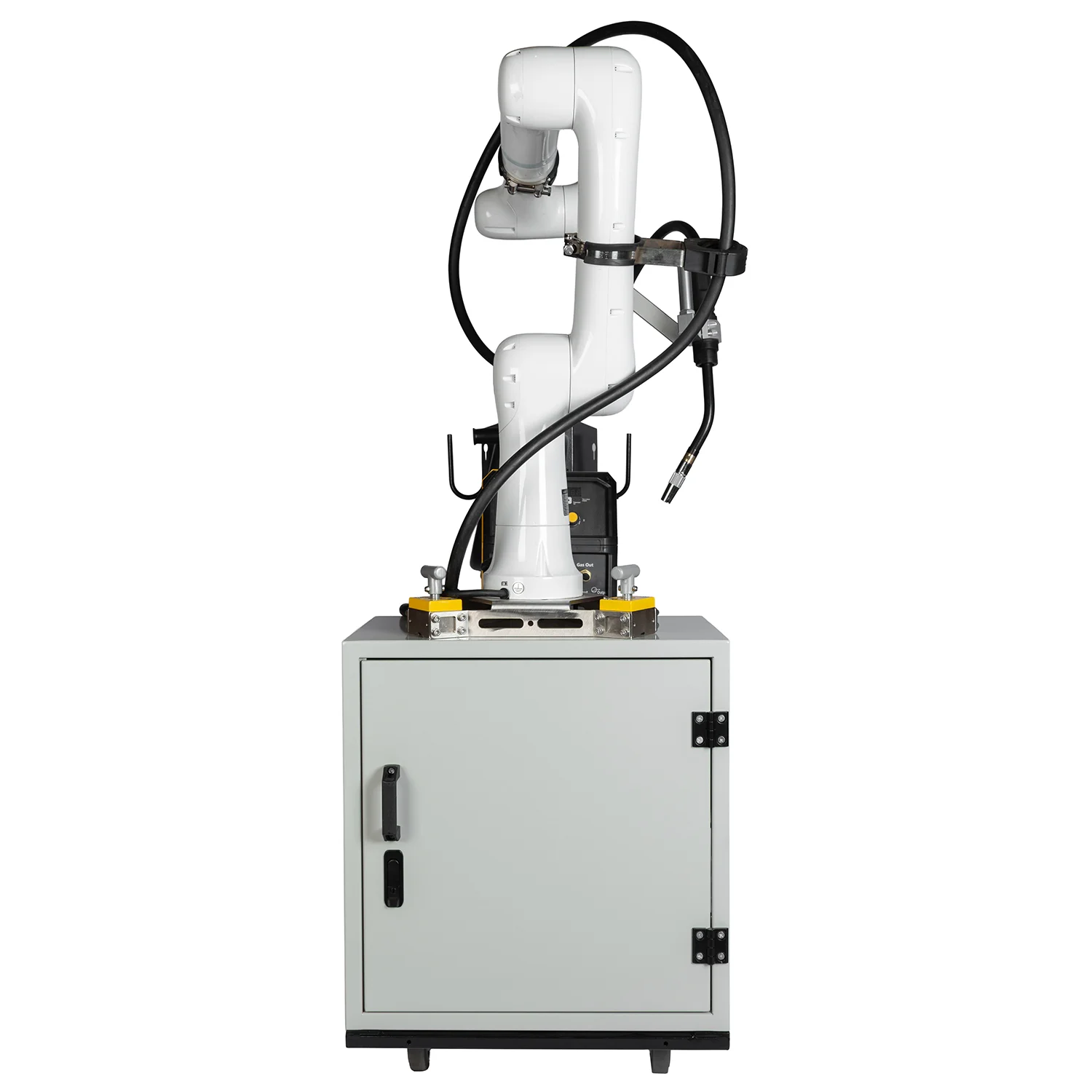

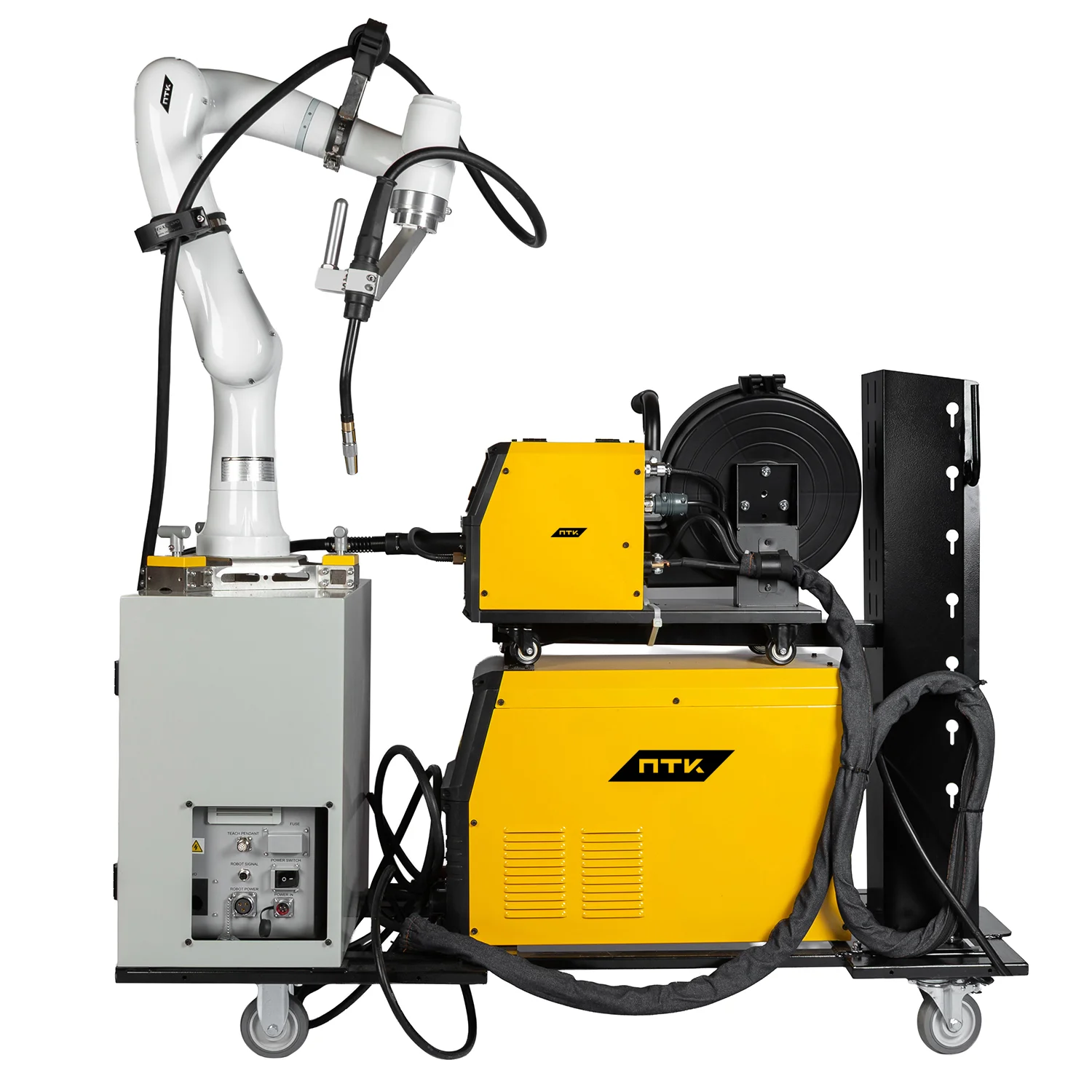

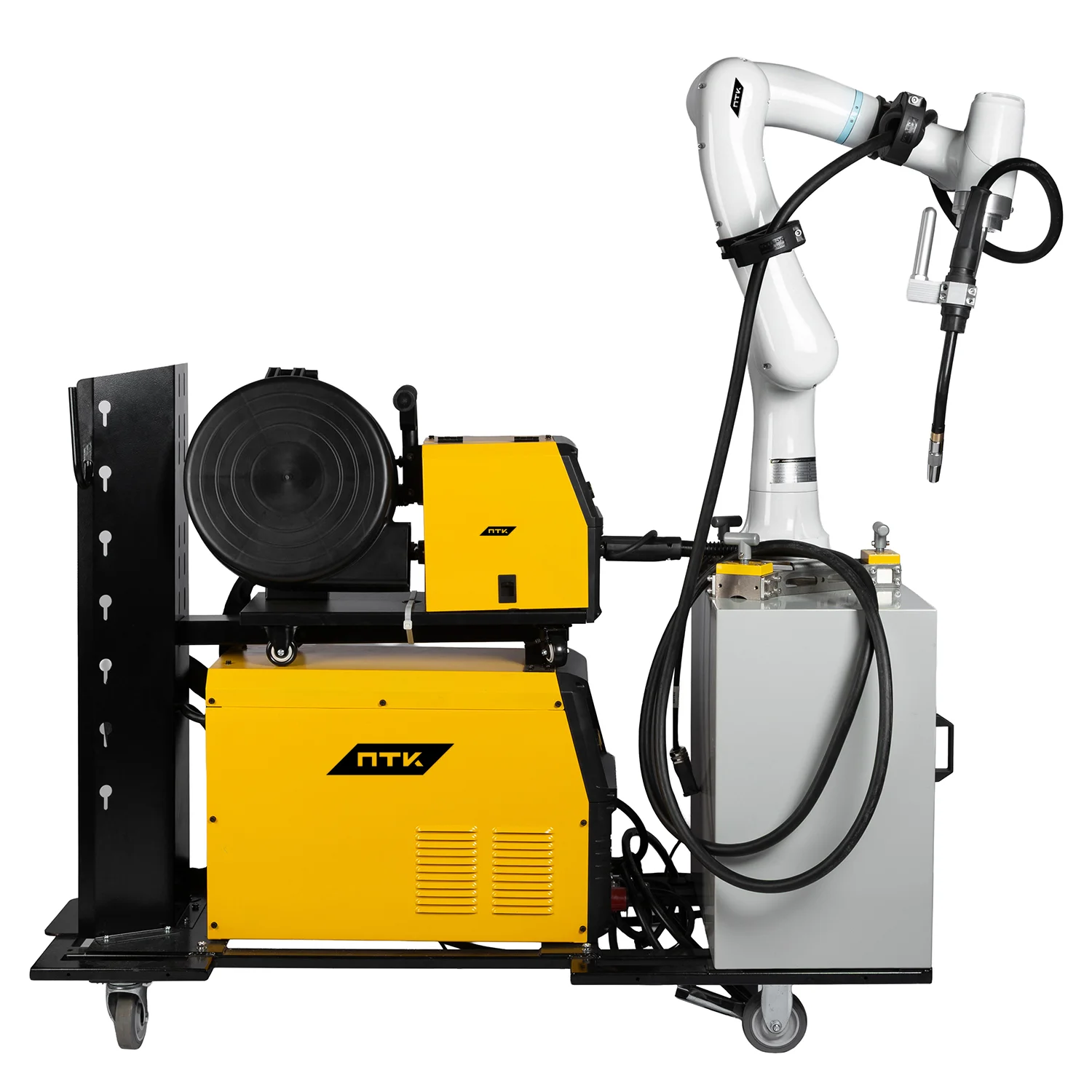

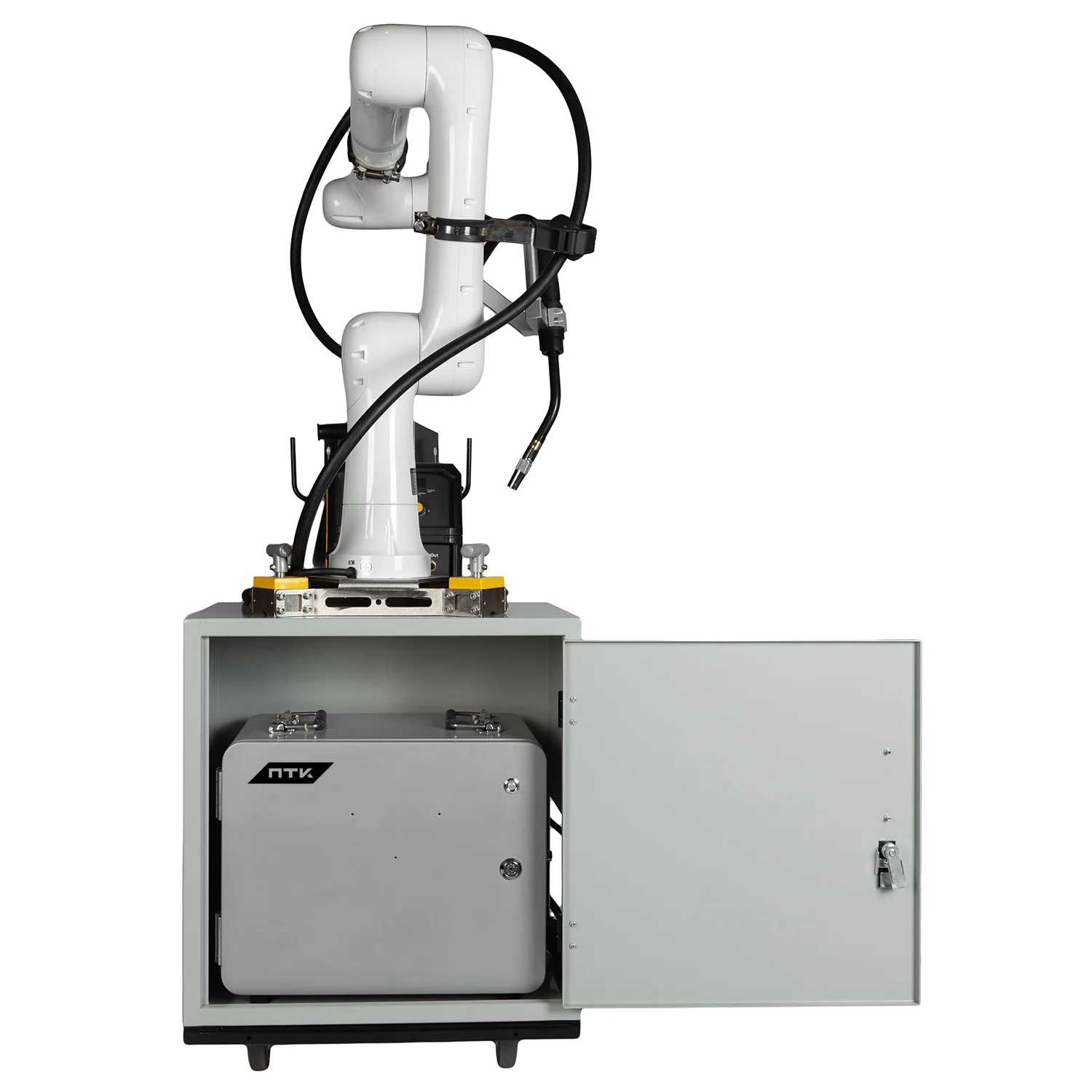

*Изображение собранного комплекта носит информационный характер. При эксплуатации установка робота-манипулятора на шкаф управления запрещена.

Комплект роботизированной MIG/MAG сварки для автоматизации производственных процессов.

Инверторный сварочный источник до350 Адля стабильной полуавтоматической сварки.

6-осевой коллаборативный робот-манипуляторс высокой точностью позиционирования до0,03 мм.

6 осей вращения обеспечивают доступ к труднодоступным зонам изделия.

Снижение разбрызгивания металла и стабильное качество шва от цикла к циклу.

Возможность сварки углеродистой и нержавеющей стали.

Выполнение стыковых, угловых, тавровых соединений и протяженных швов. Подходит для точечной сварки, наплавки и сварки изделий сложной геометрии.

Компактная конструкция робота для размещения в ограниченном рабочем пространстве. Возможность установки манипулятора на полу, стене, потолке или под углом.

Быстрая подготовка комплекса к работе и запуск производственного процесса. Простое программирование с помощью обучающего планшета.

Повышение производительности сварочного участка, снижение влияния человеческого фактора и уменьшение количества брака. Сокращение затрат на последующую механическую обработку швов.

Возможность интеграции в автоматизированные и роботизированные линии.

Рассчитан на длительную интенсивную эксплуатацию в промышленности.

Сервисная гарантия – 12 месяцев.

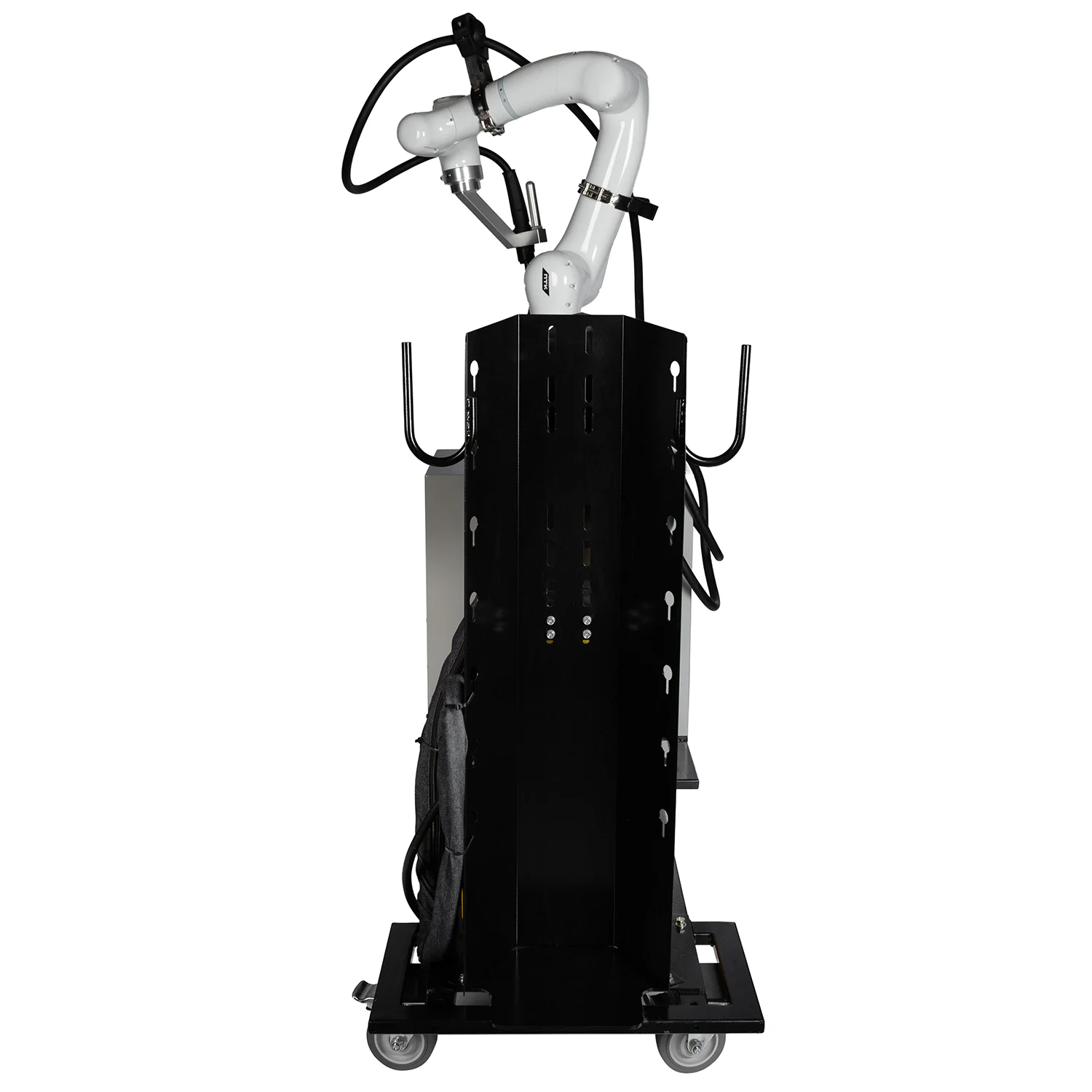

Робот-манипулятор SR5-C – 1 шт.

Магнитный держатель для робота – 1 шт.

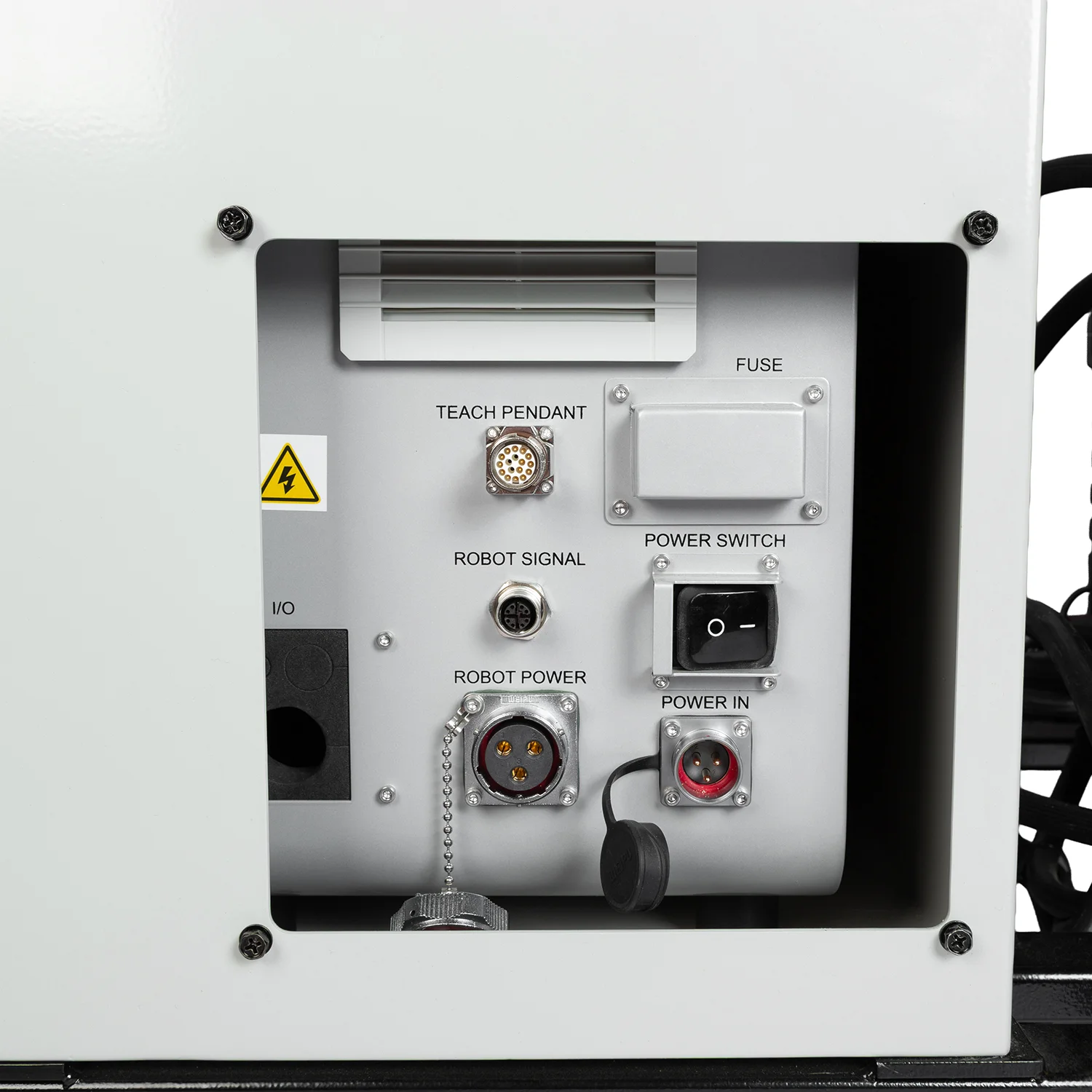

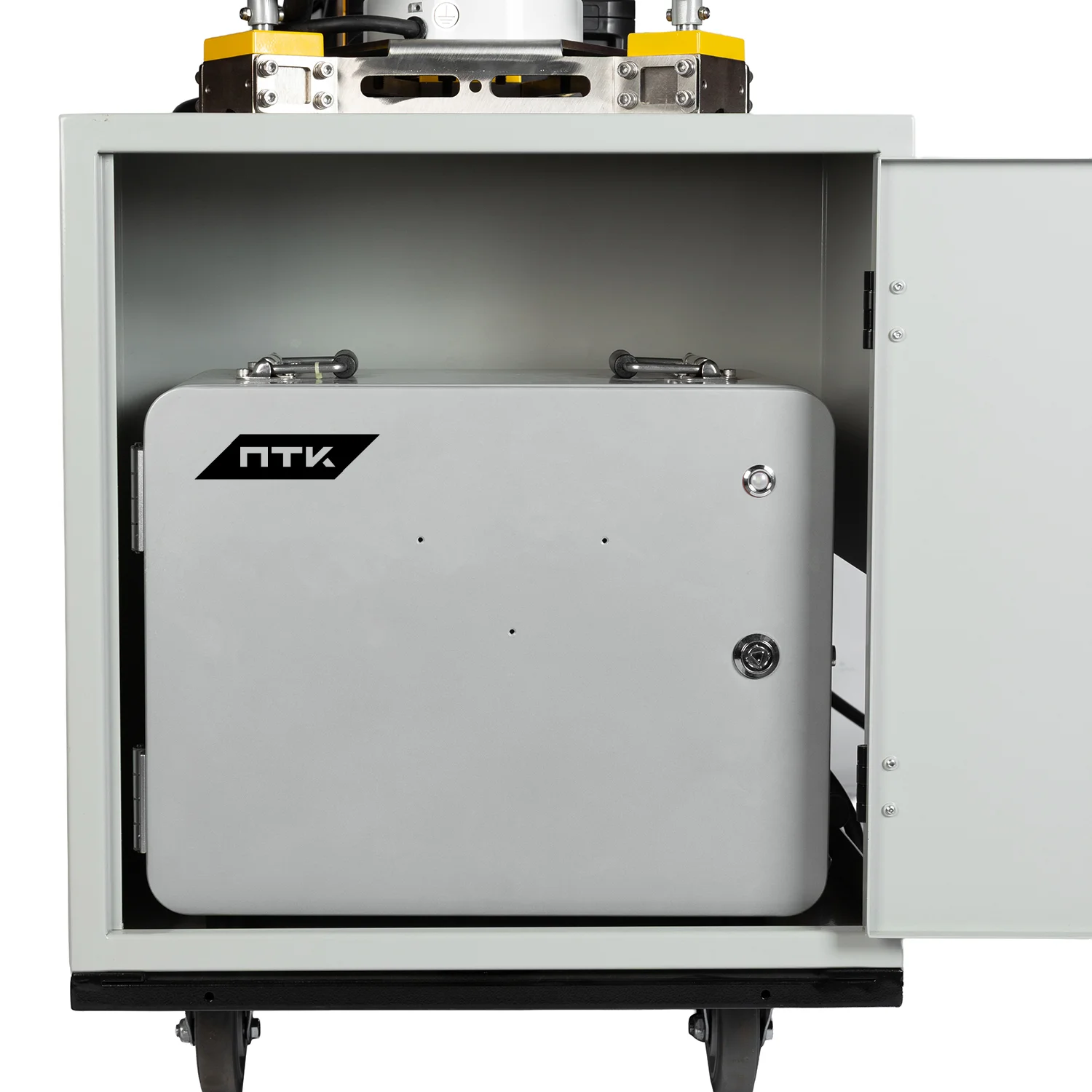

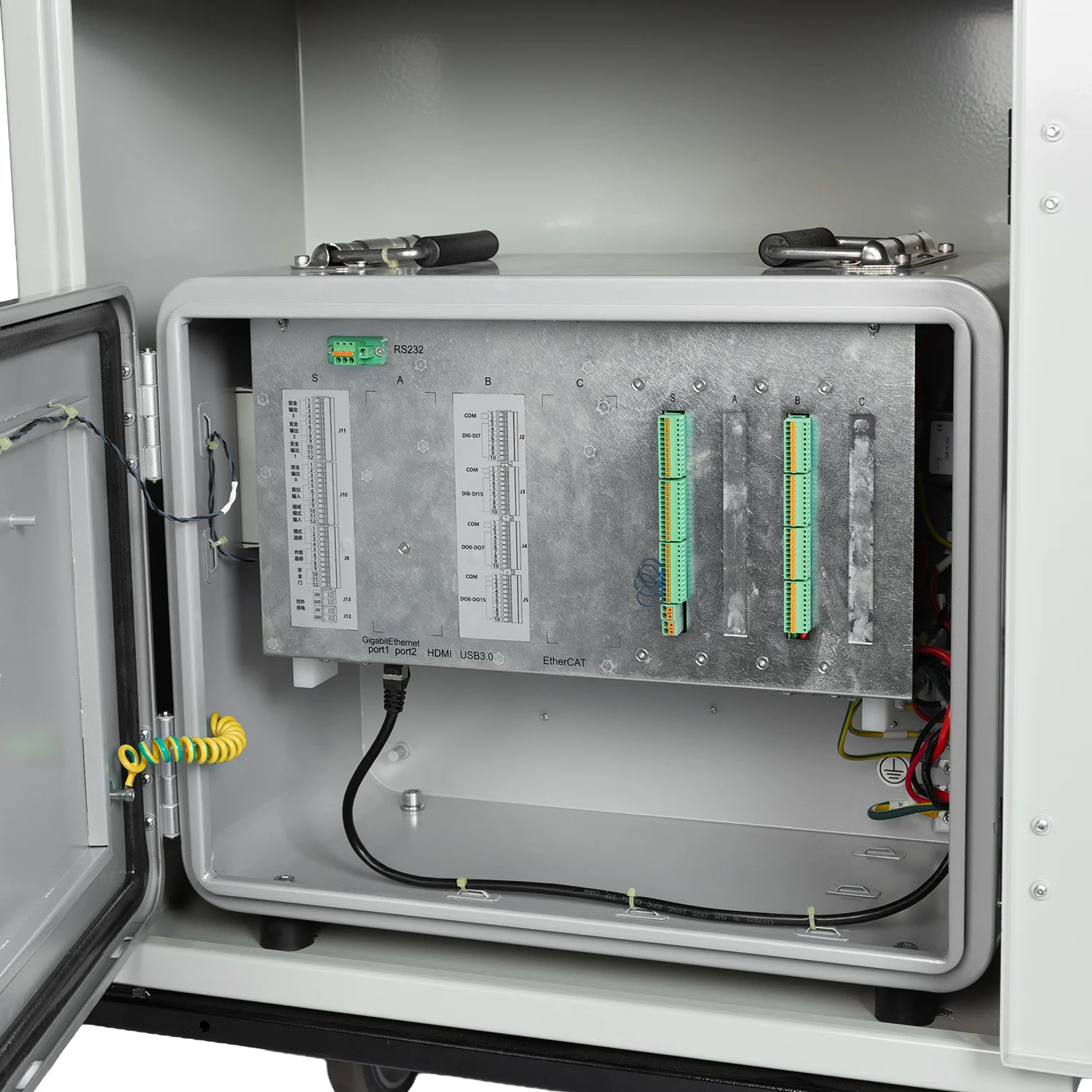

Шкаф управления – 1 шт.

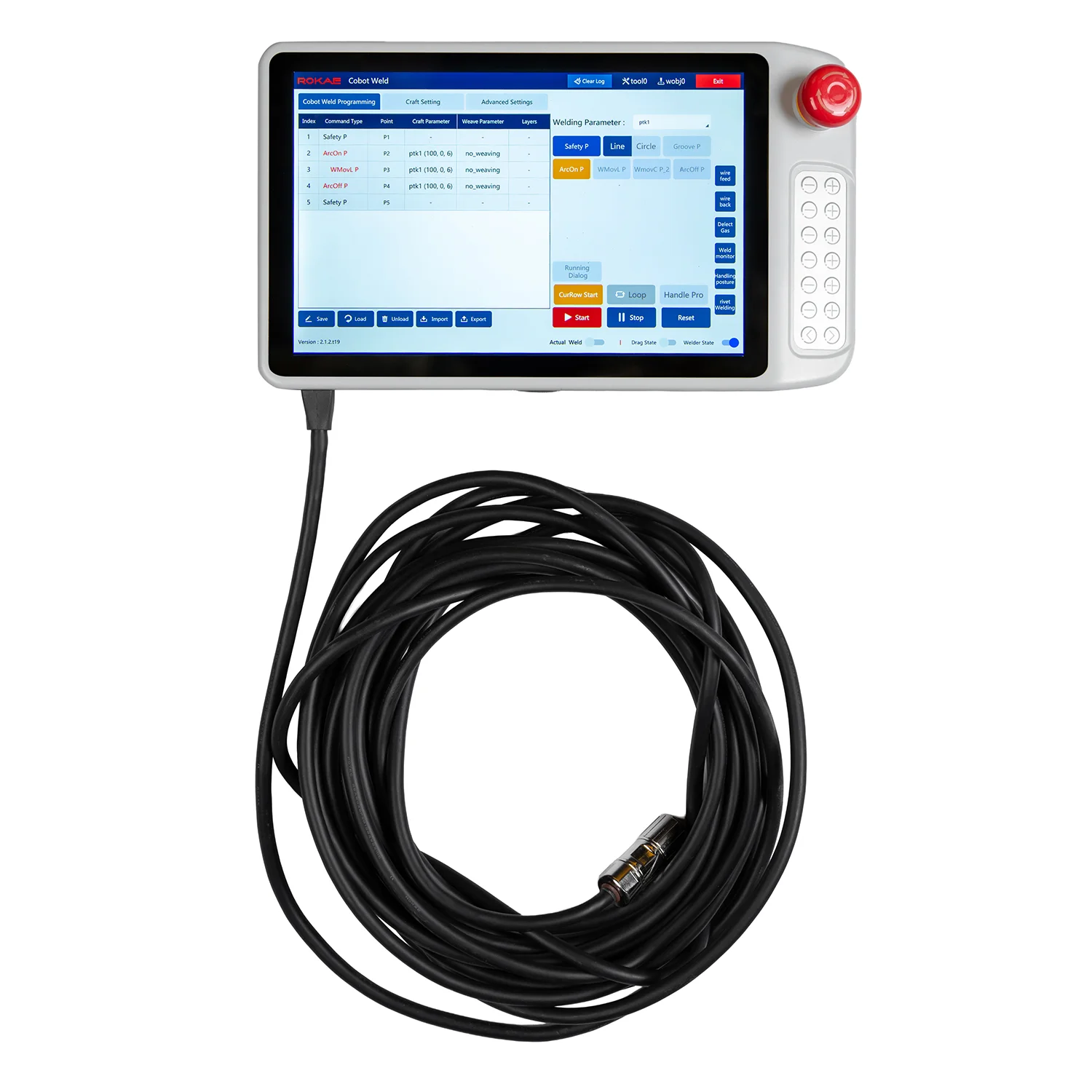

Обучающий планшет (ПО производства ROKAE) – 1 шт.

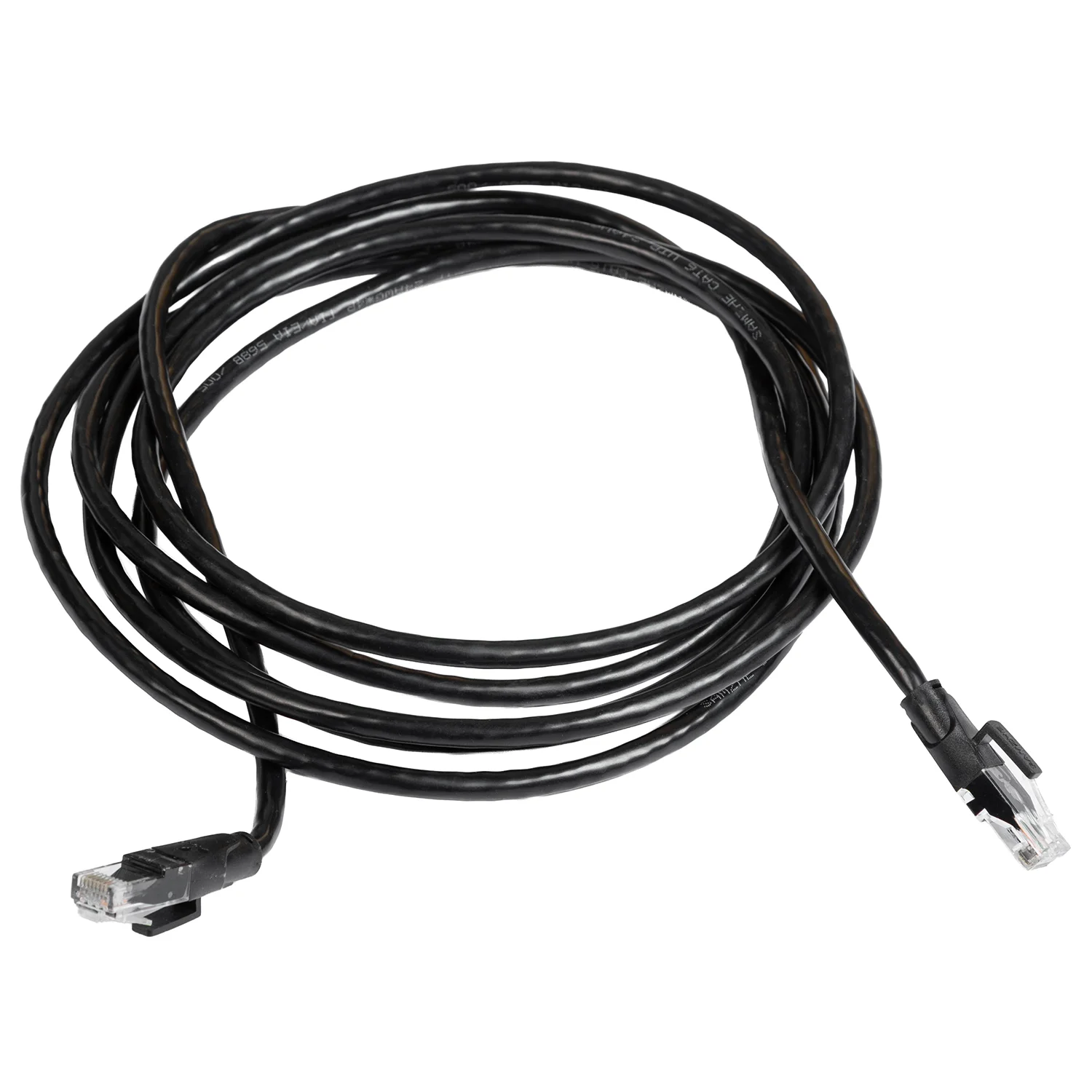

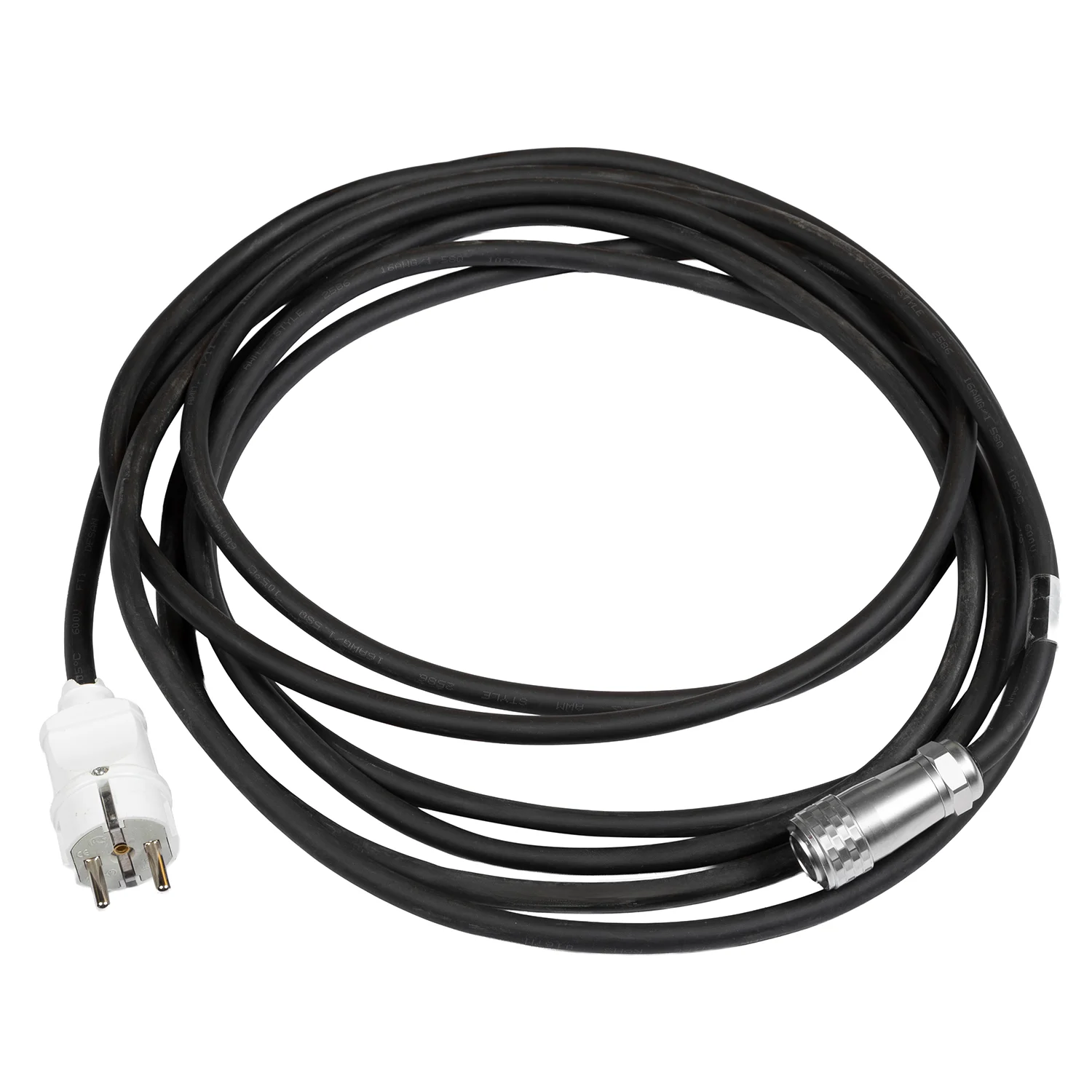

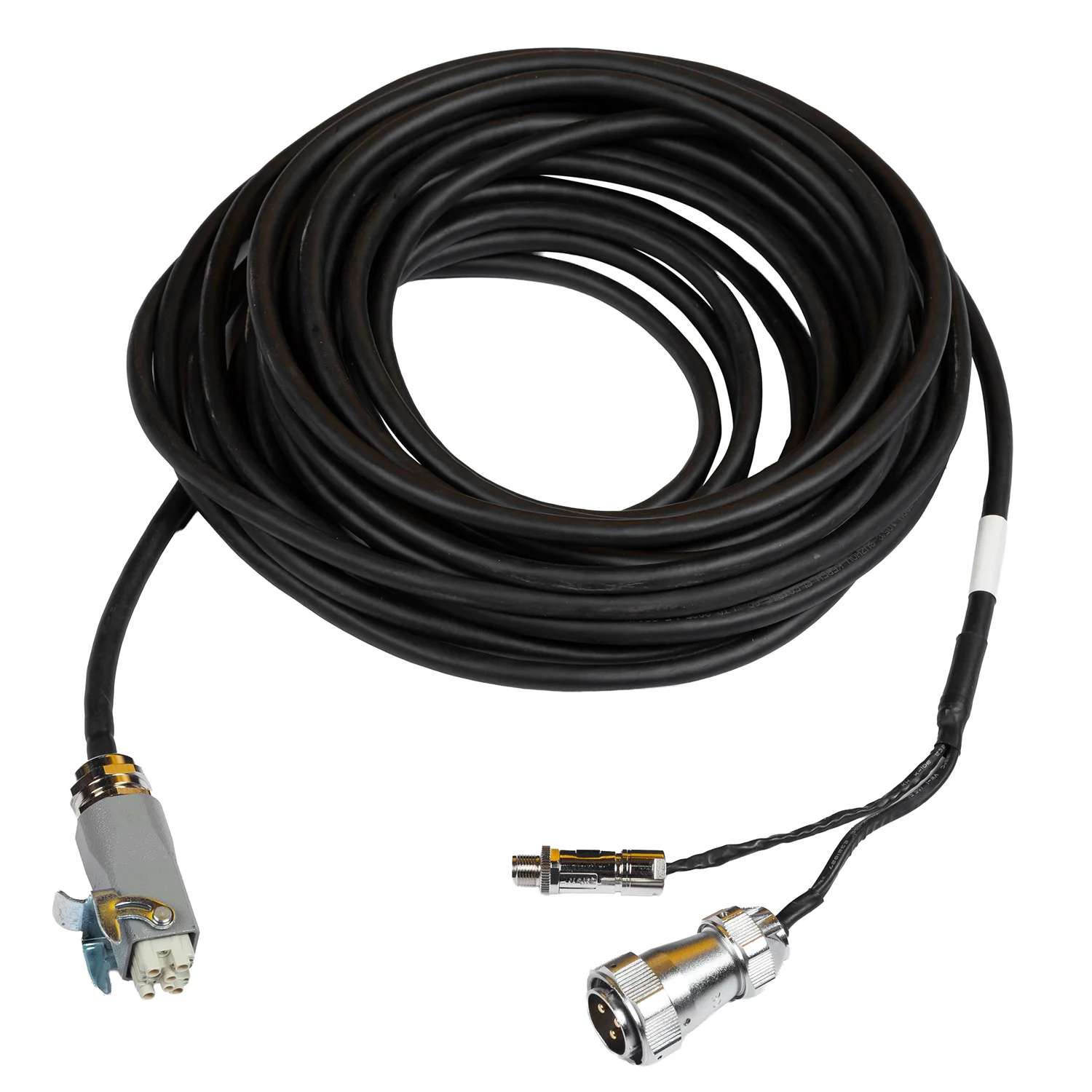

Набор кабелей для подключения – 1 комплект.

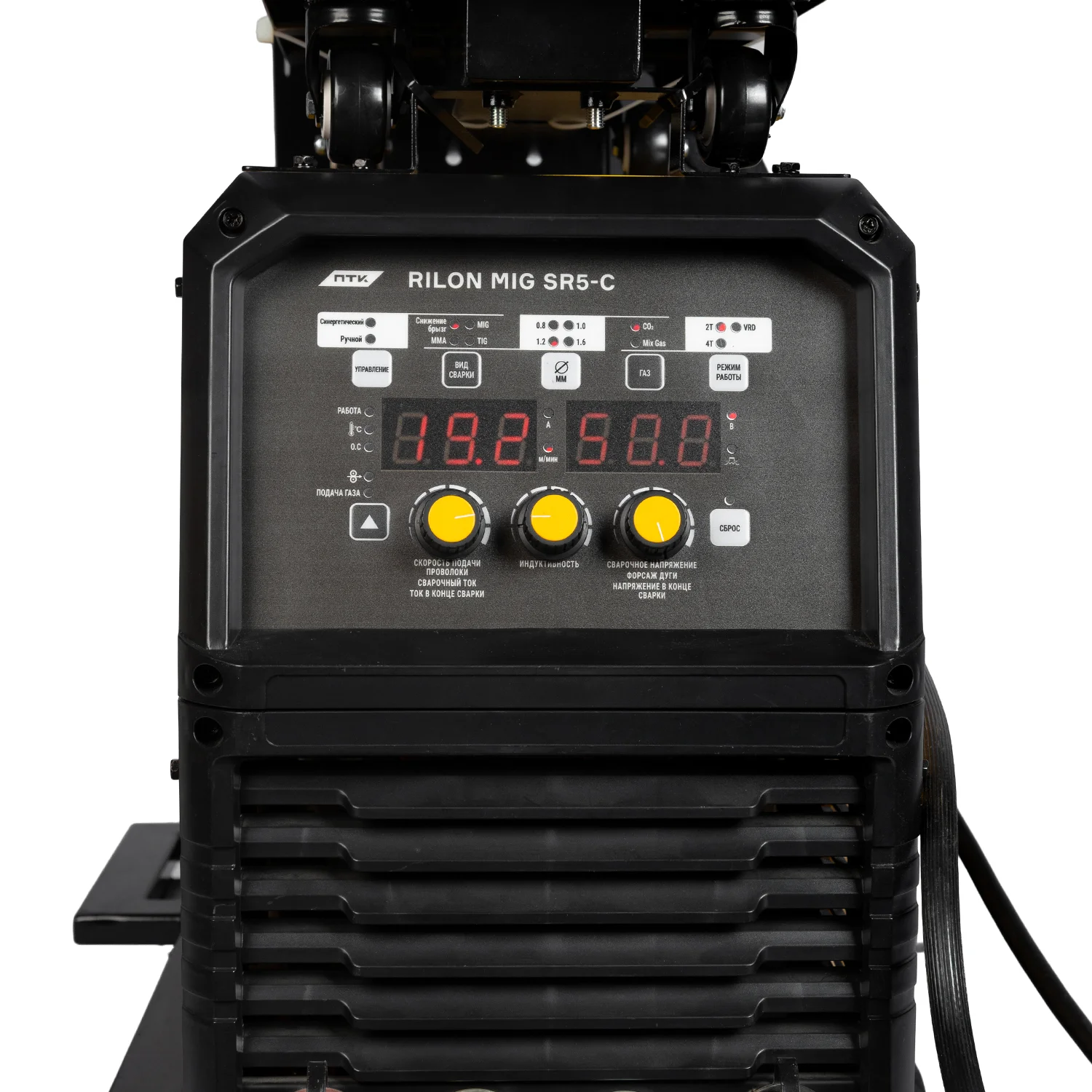

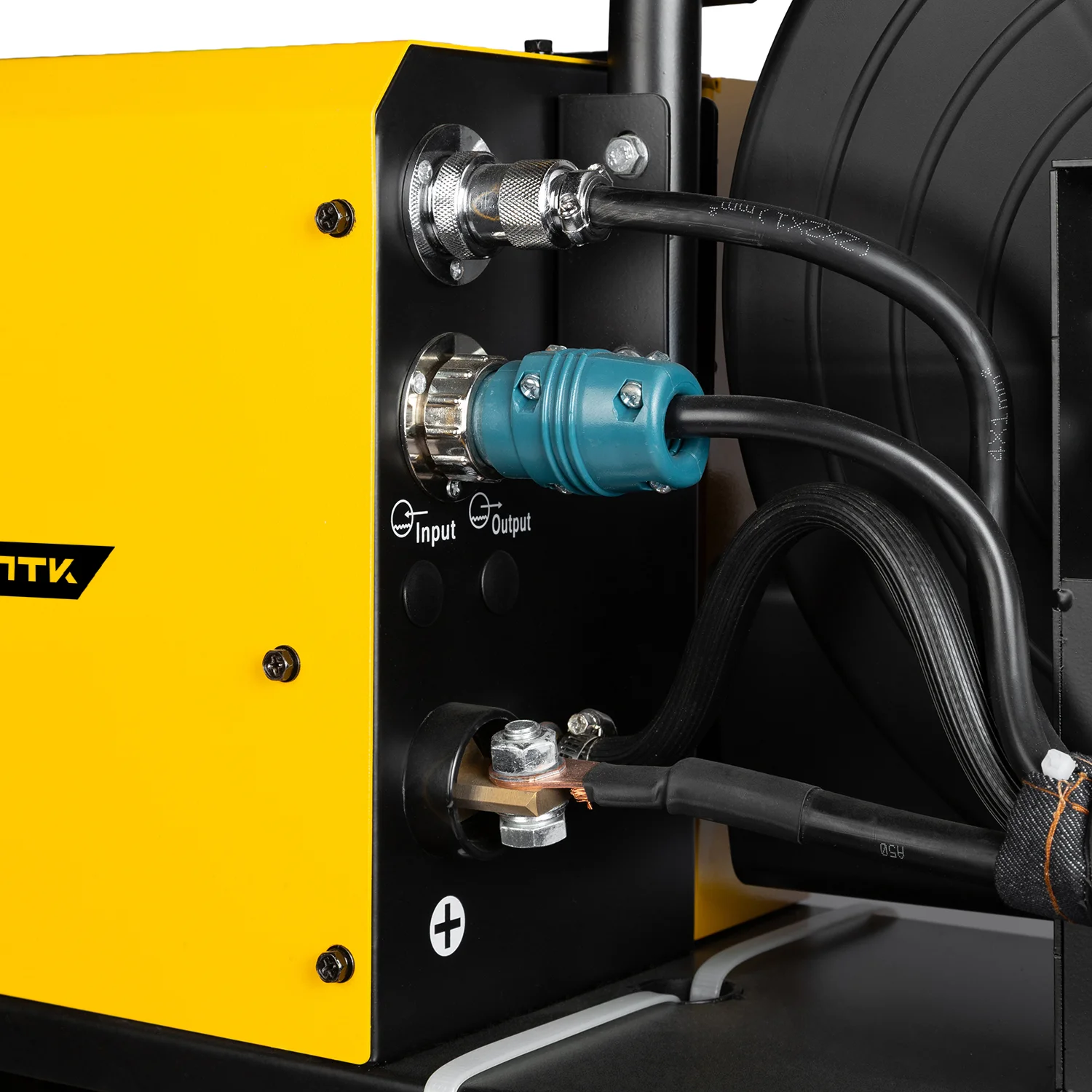

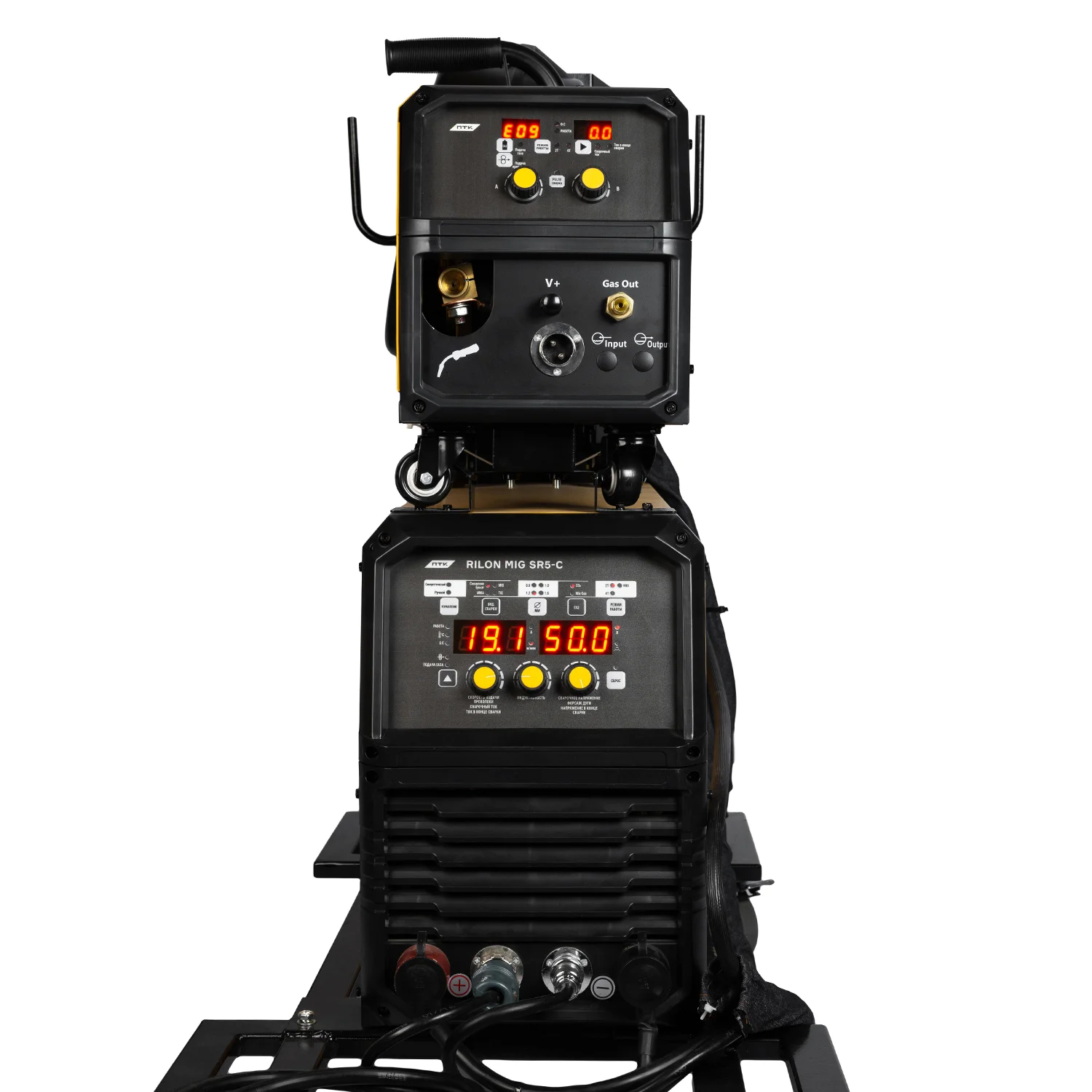

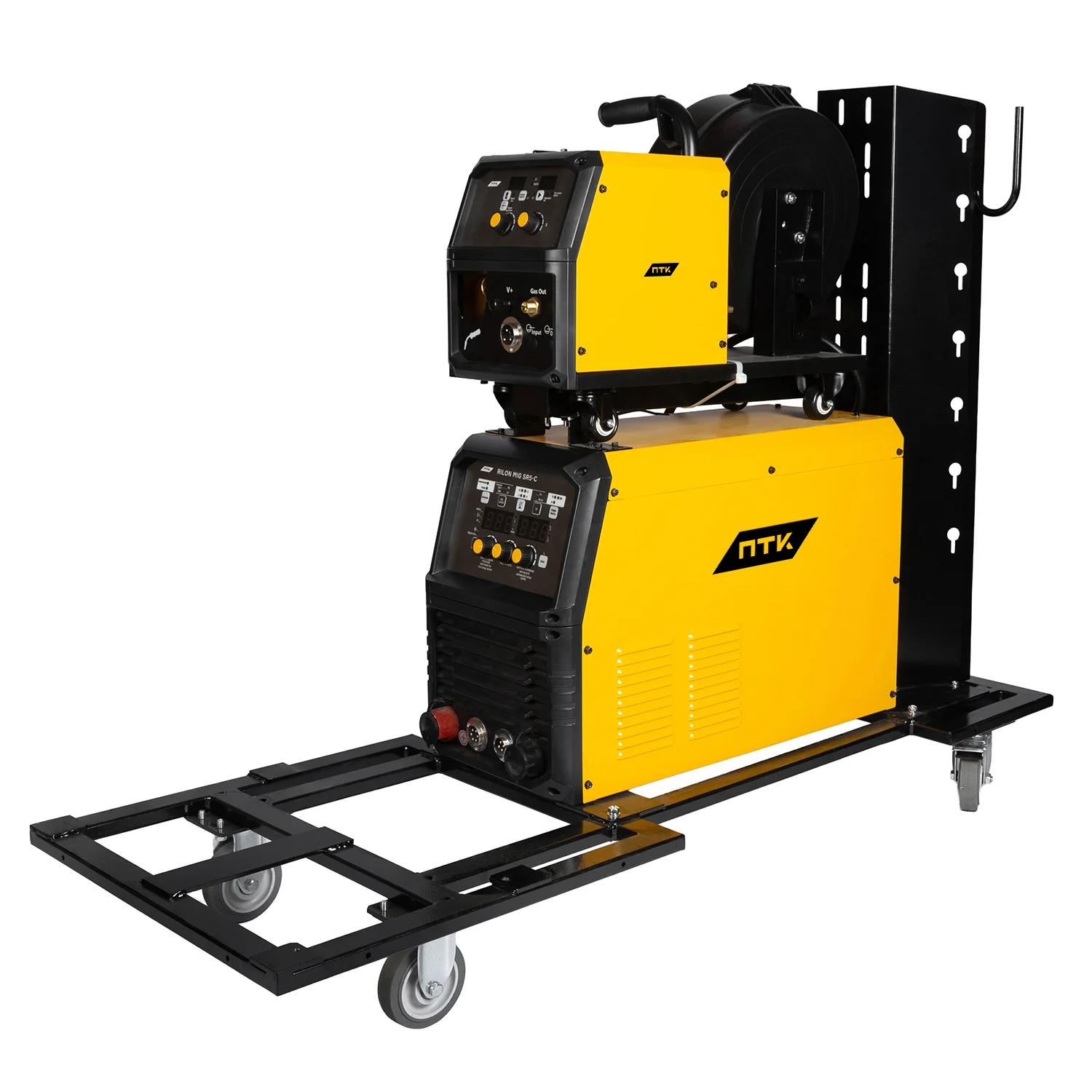

Источник полуавтоматической сварки MIG 350 – 1 шт.

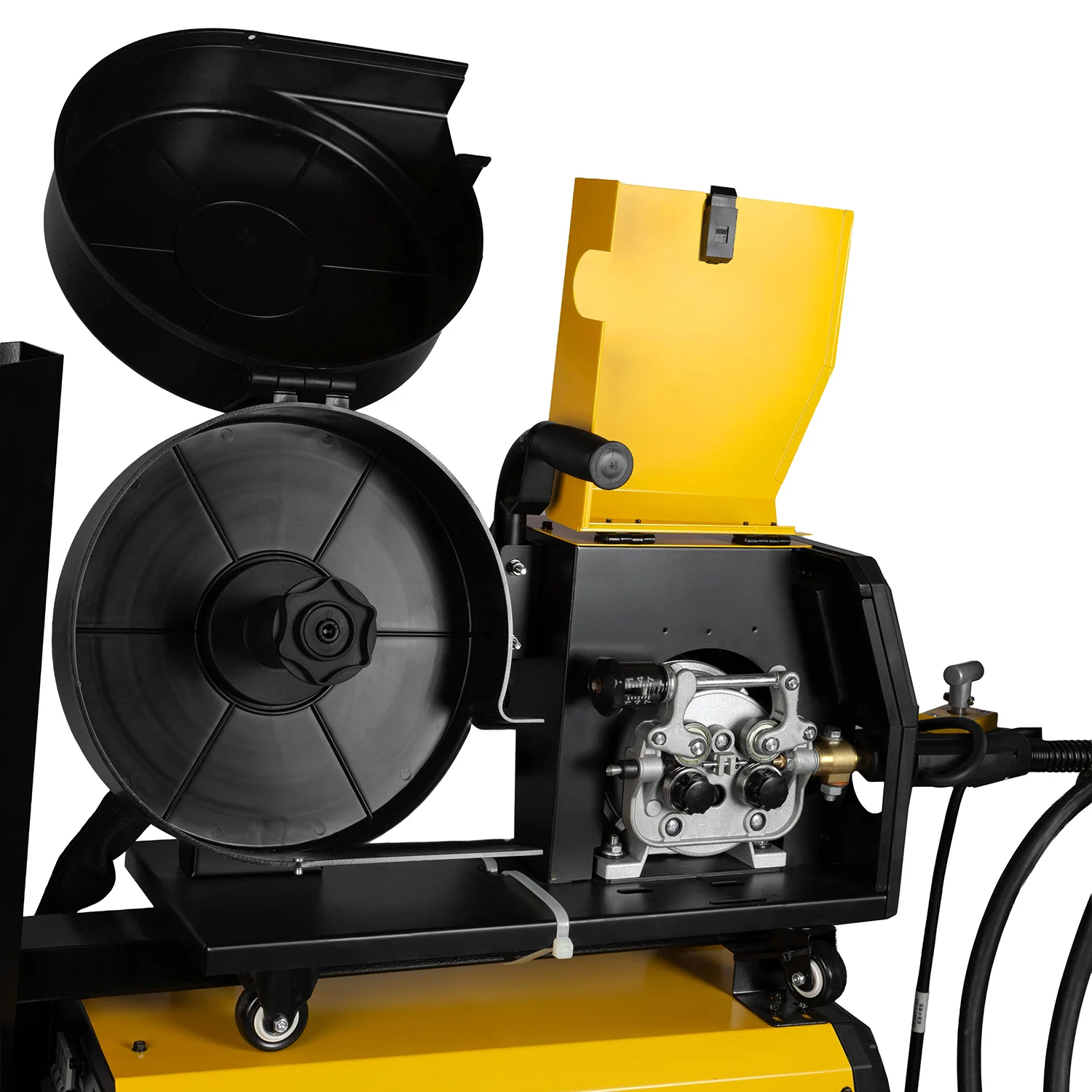

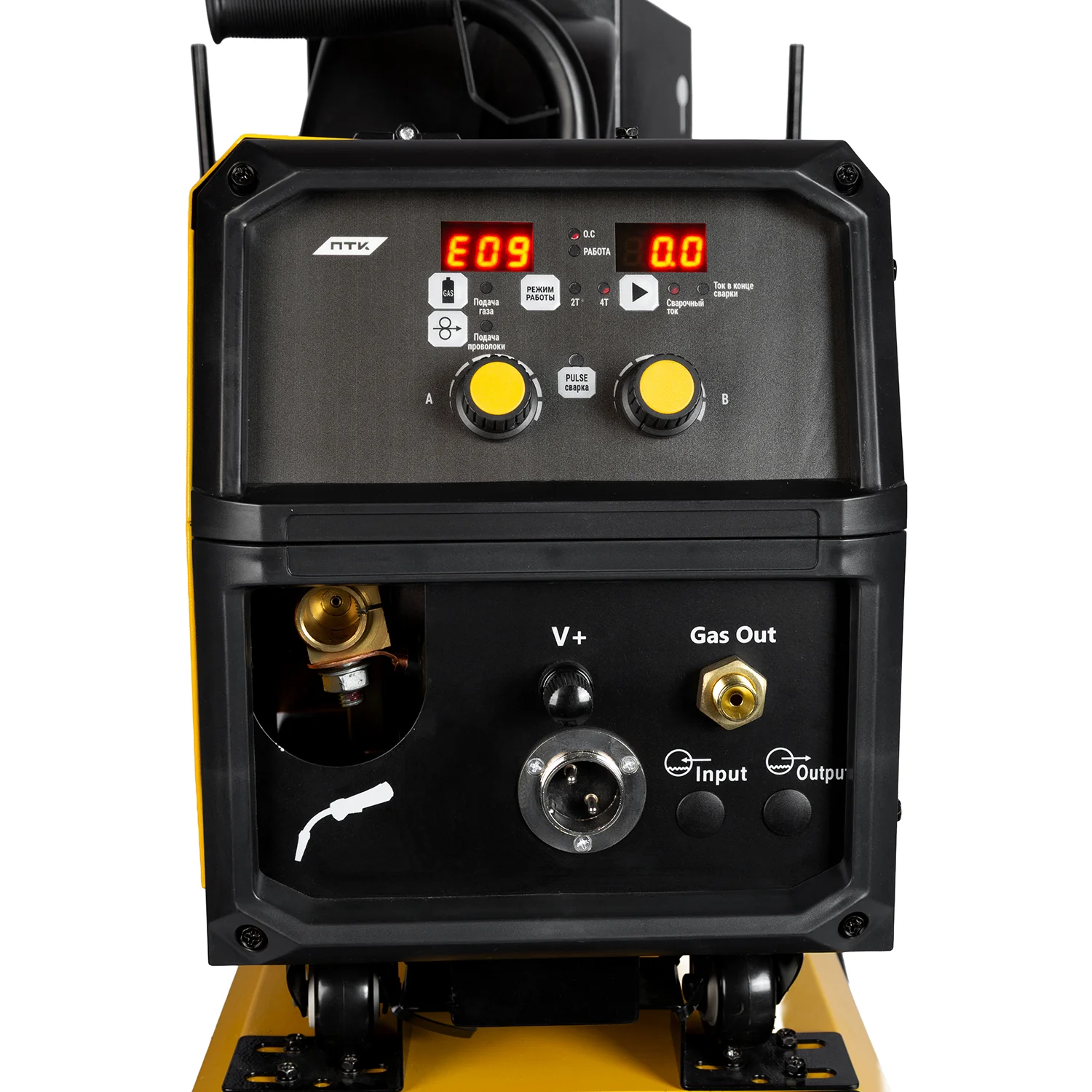

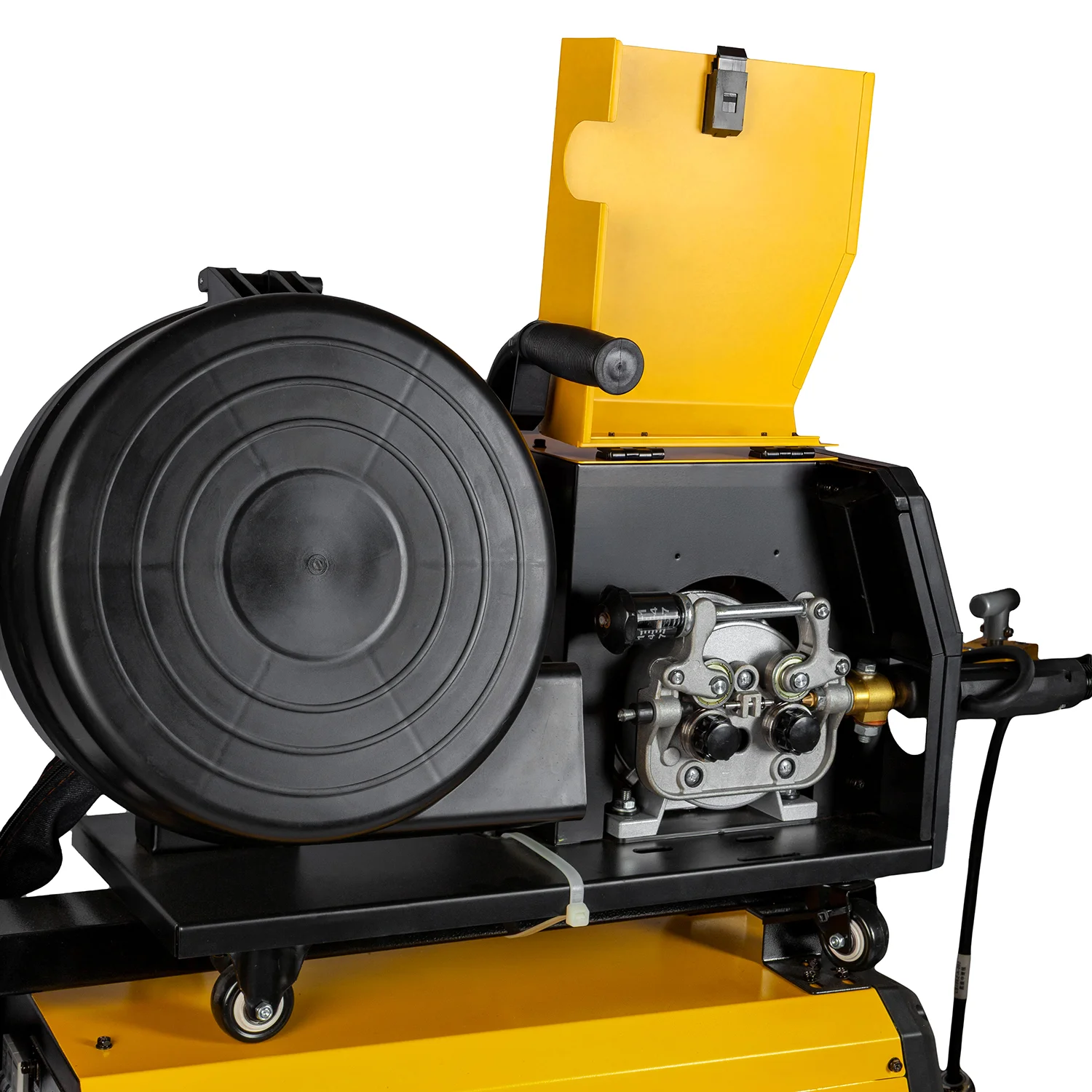

Выносной блок подачи сварочной проволоки – 1 шт.

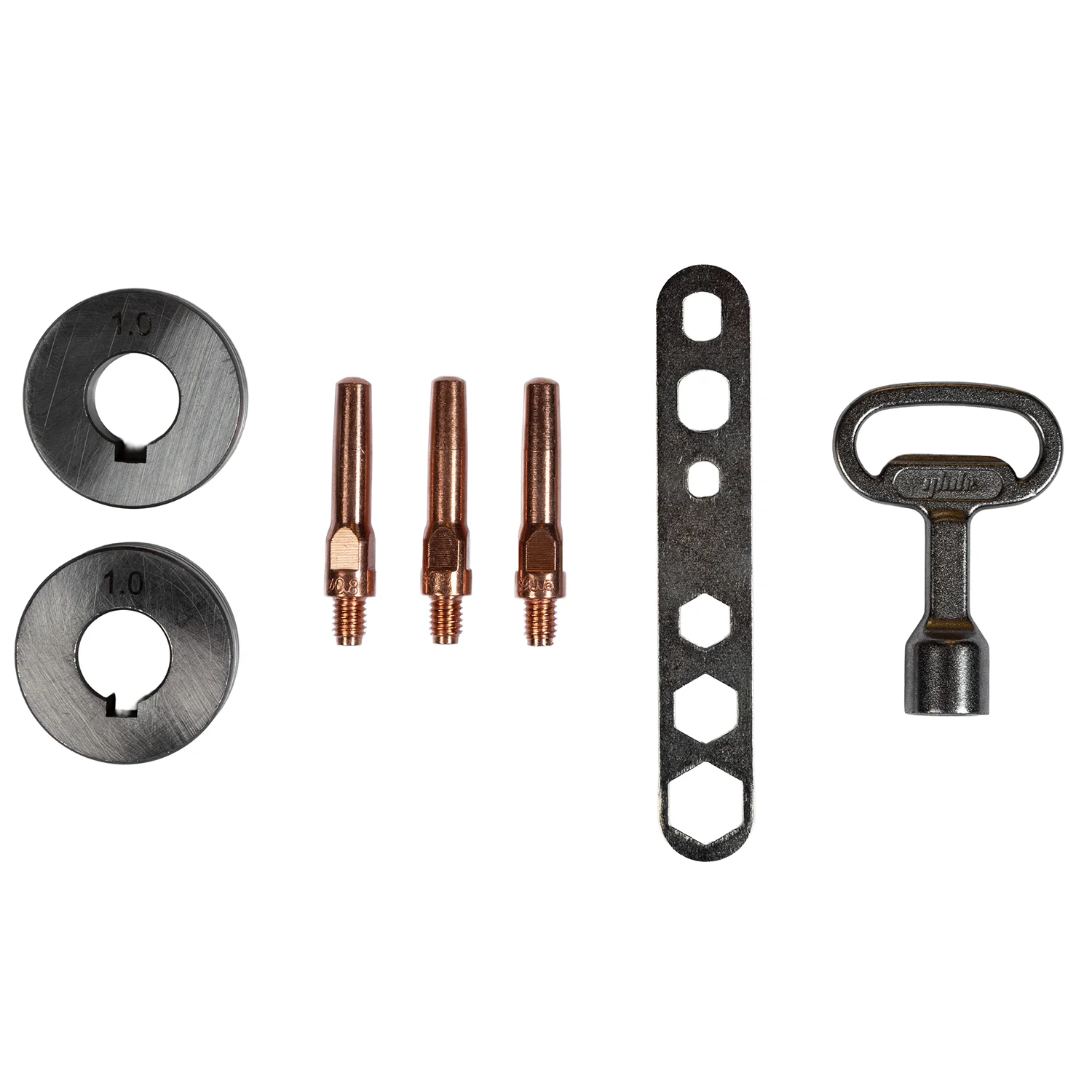

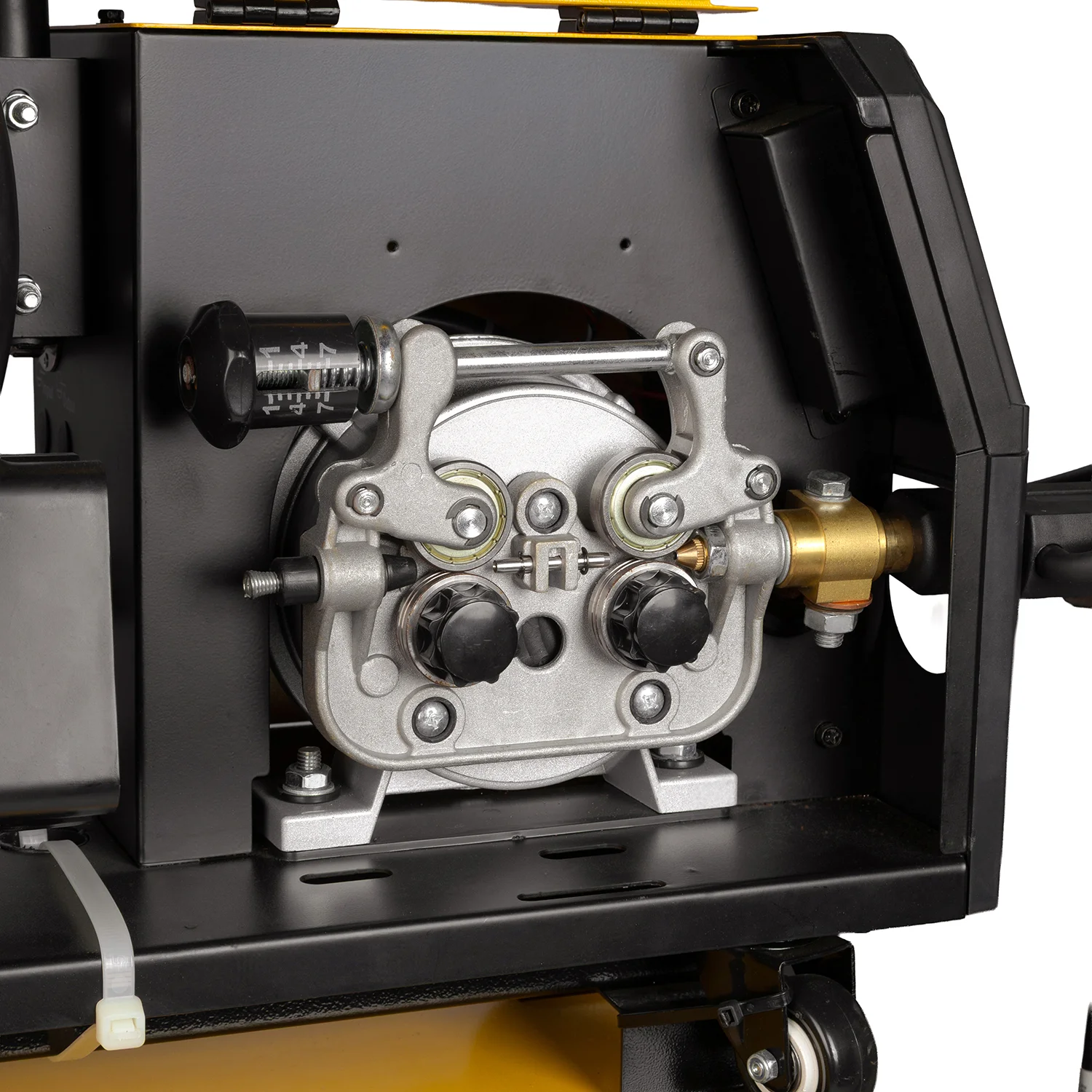

Ролики 37х19х12 V 1,0–1,2 (установлены в механизм подачи проволоки) – 2 шт.

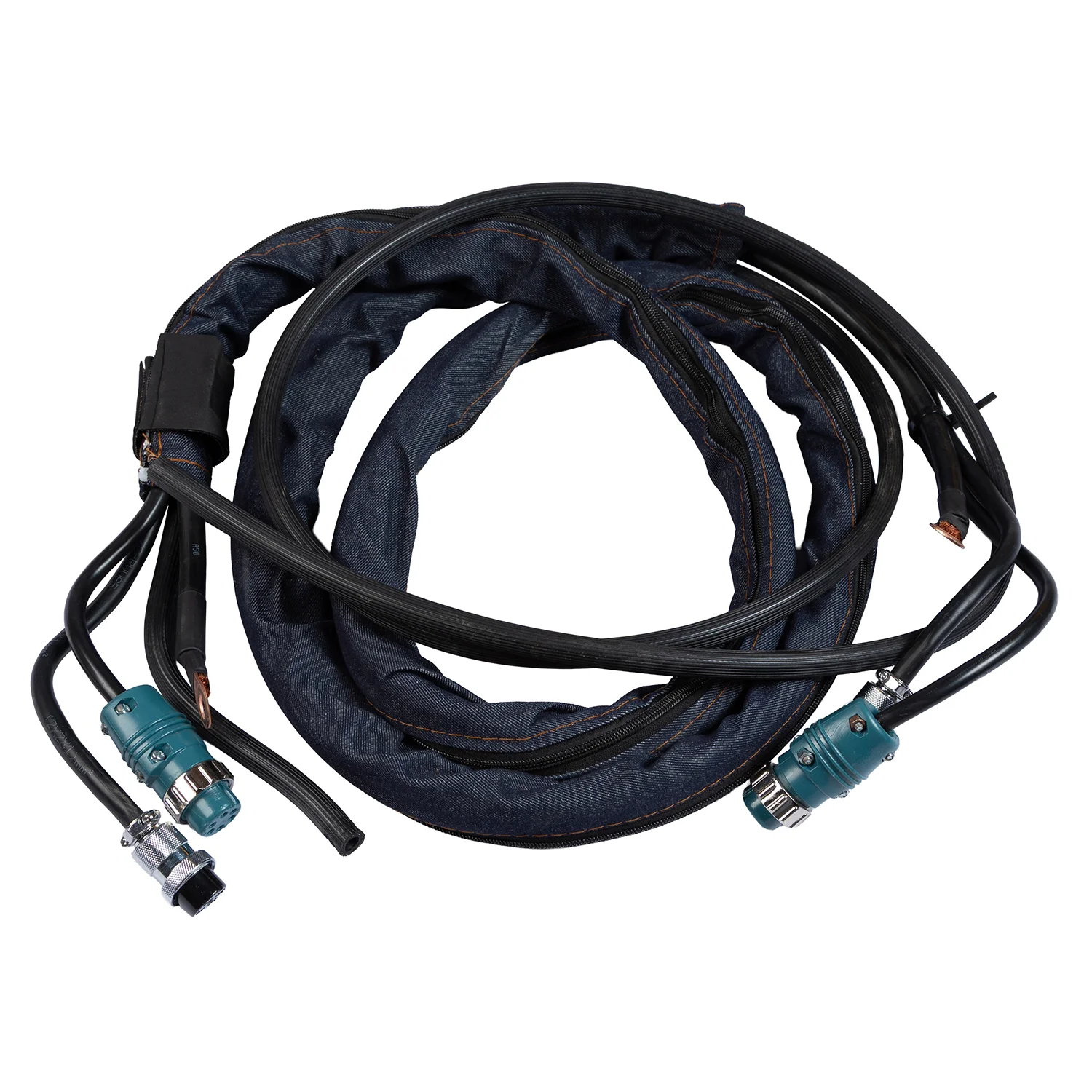

Кабель-пакет – 1 шт.

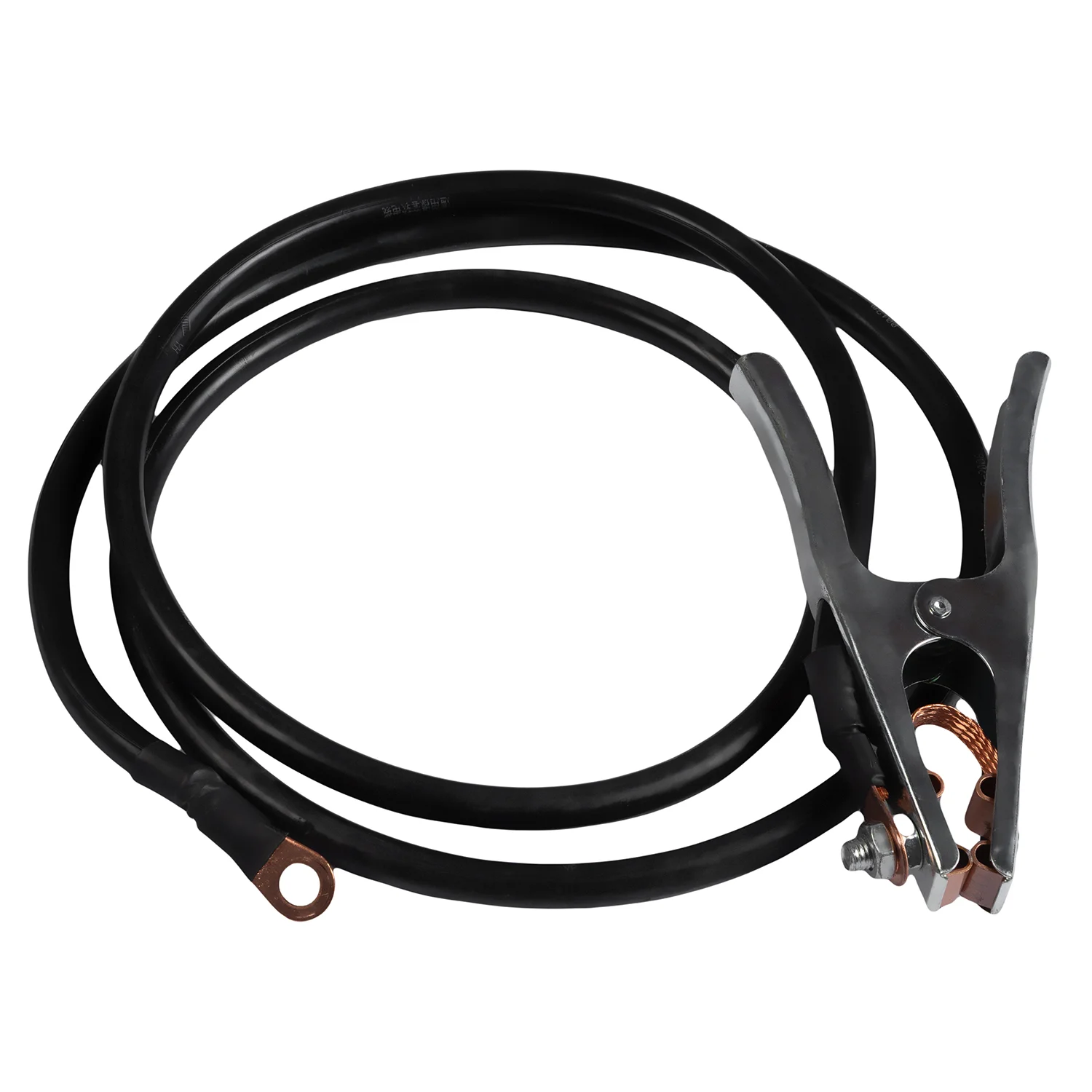

Клемма заземления – 1 шт.

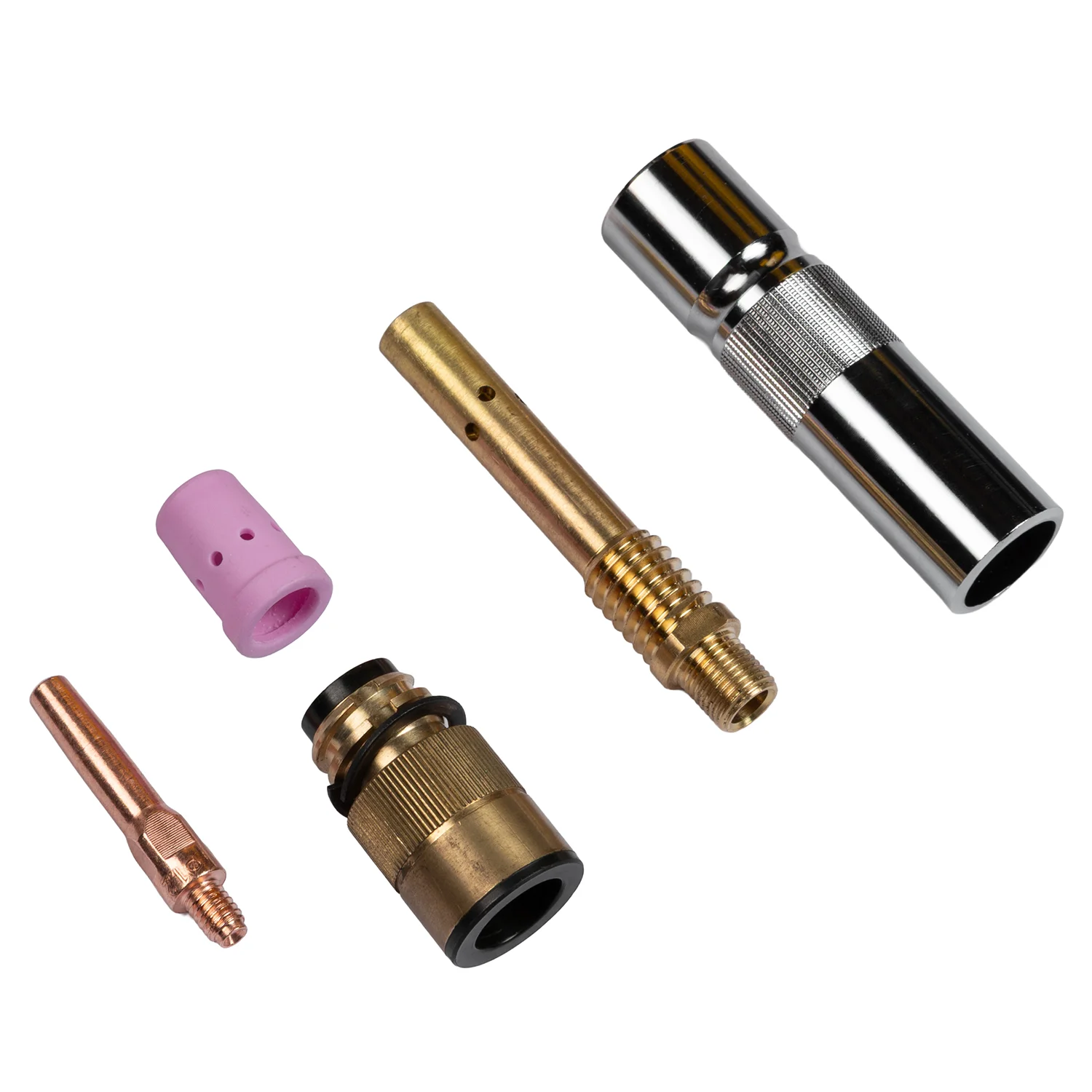

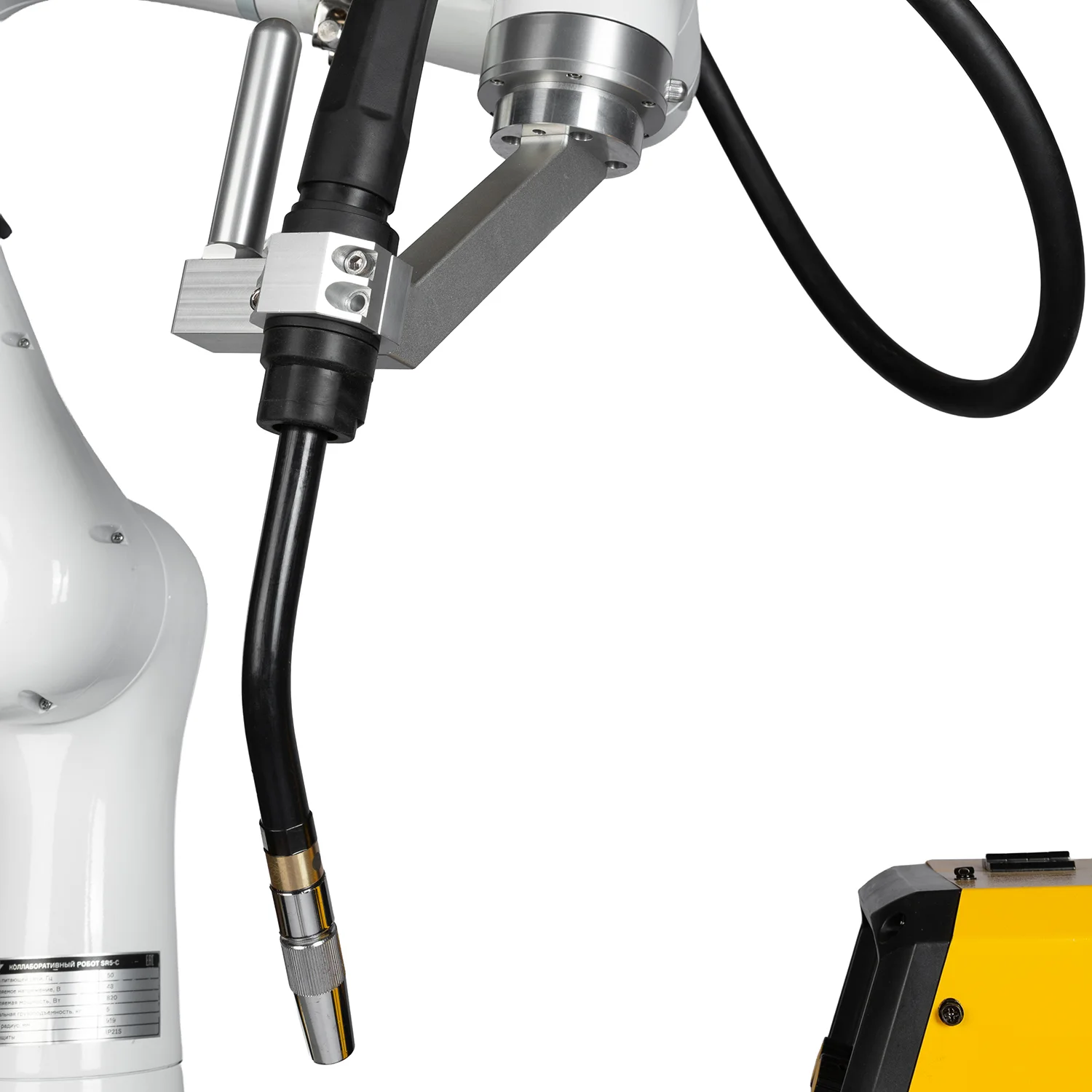

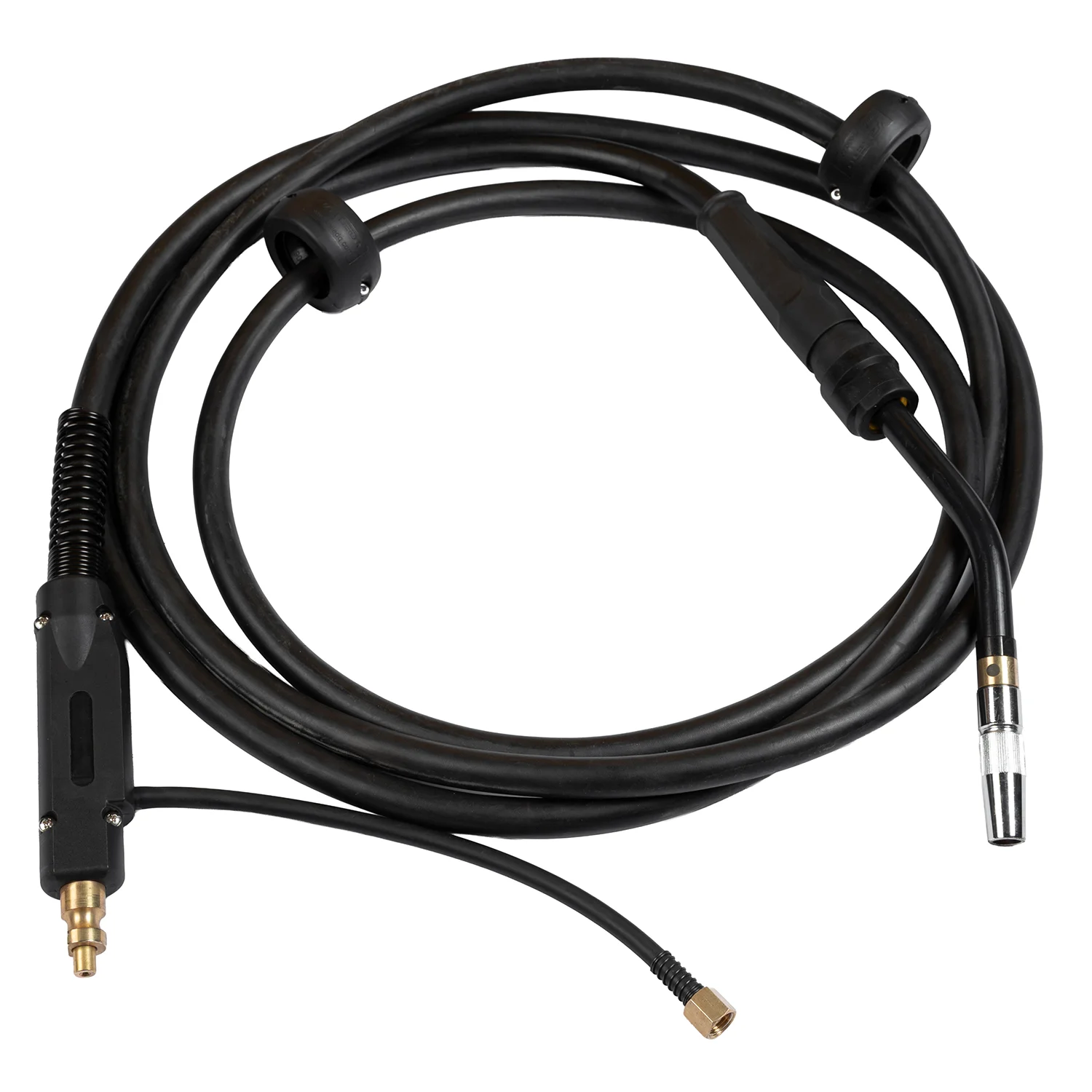

Сварочная горелка MIG P350 с установленным сварочным наконечником М6 (45х1,2) – 1 шт.

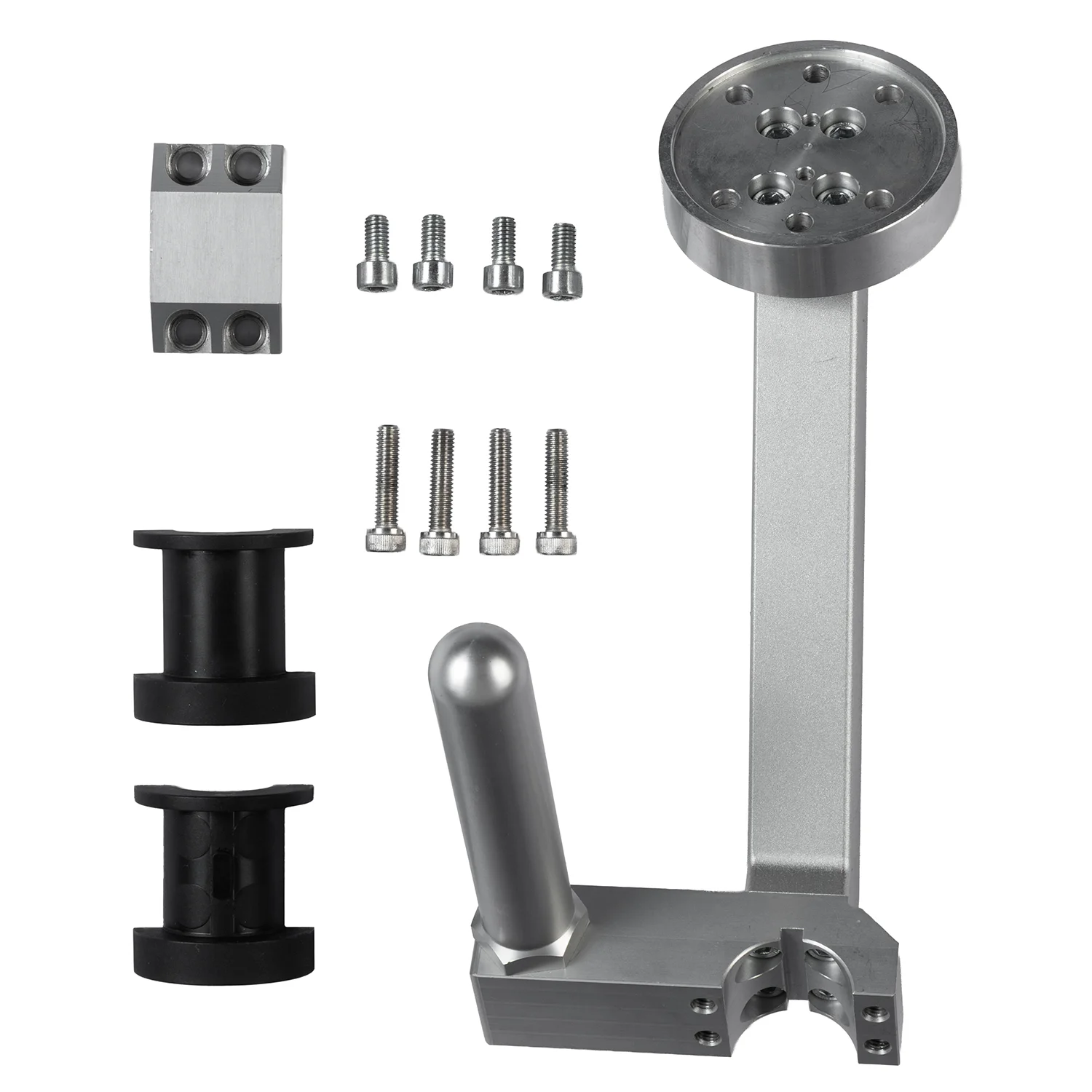

Кронштейн-держатель сварочной горелки – 1 шт.

Тележка-платформа – 1 шт.

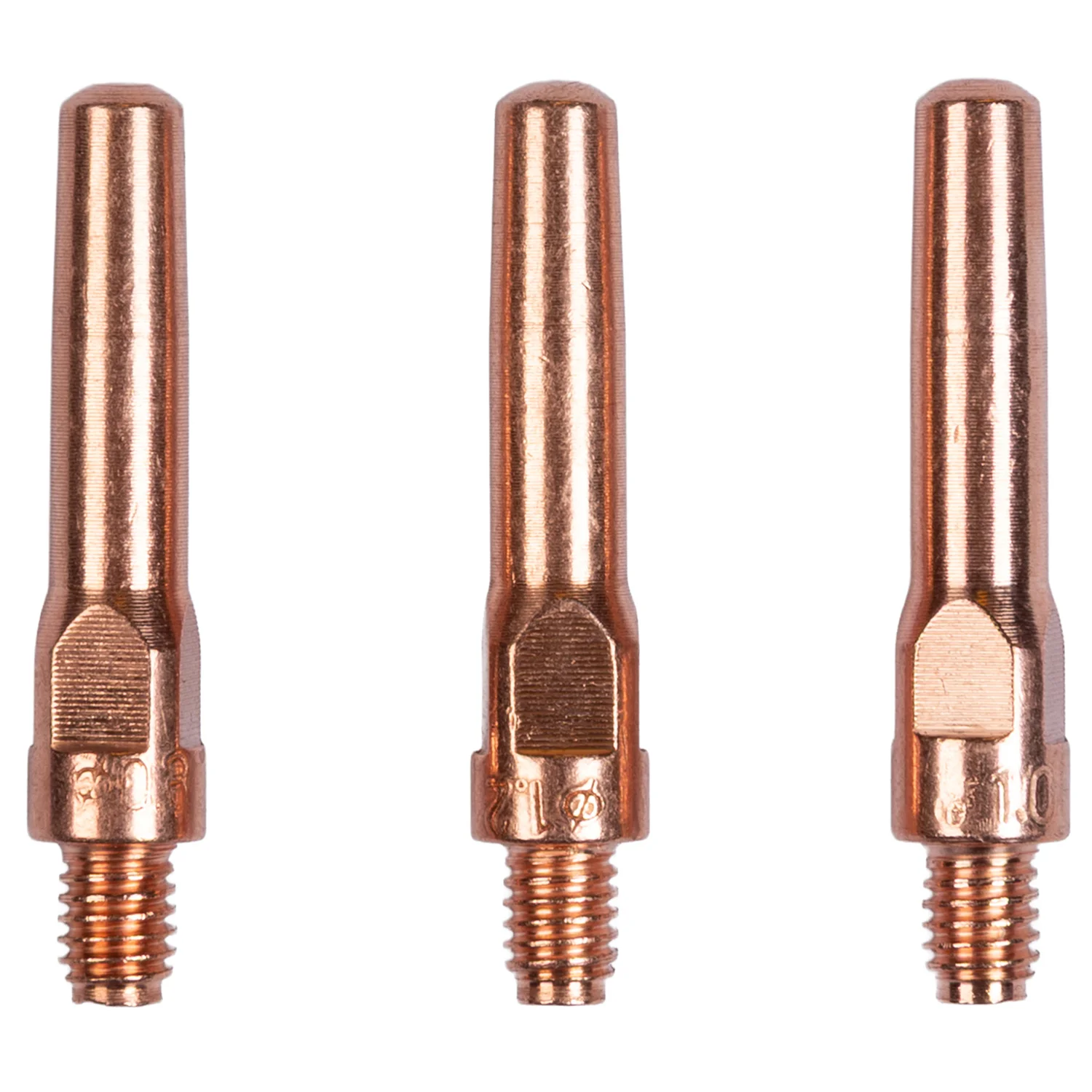

Наконечник сварочный М6 (45х1,2) – 1 шт.

Наконечник сварочный М6 (45х1,0) – 1 шт.

Наконечник сварочный М6 (45х0,8) – 1 шт.

Руководство по эксплуатации – 1 шт.
