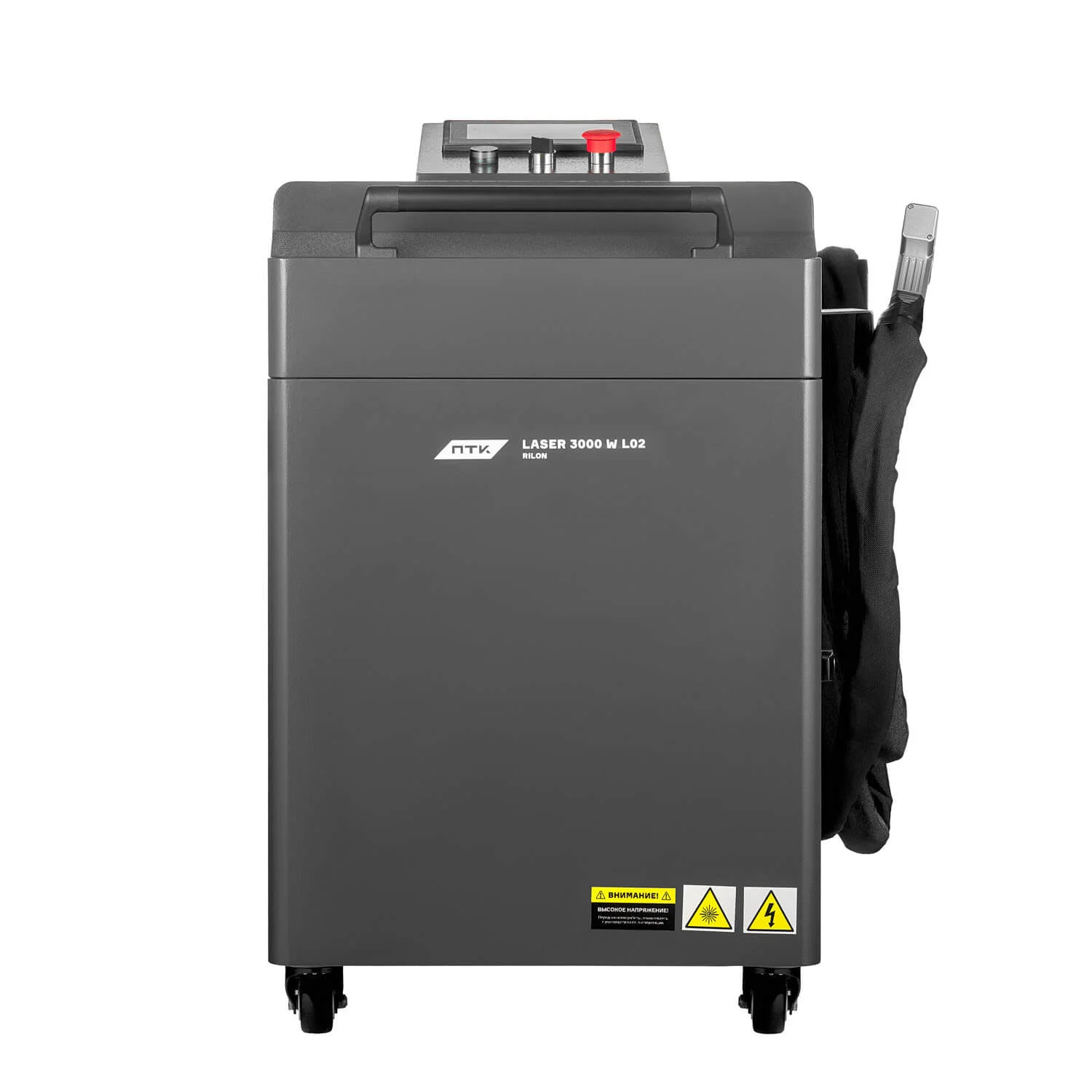

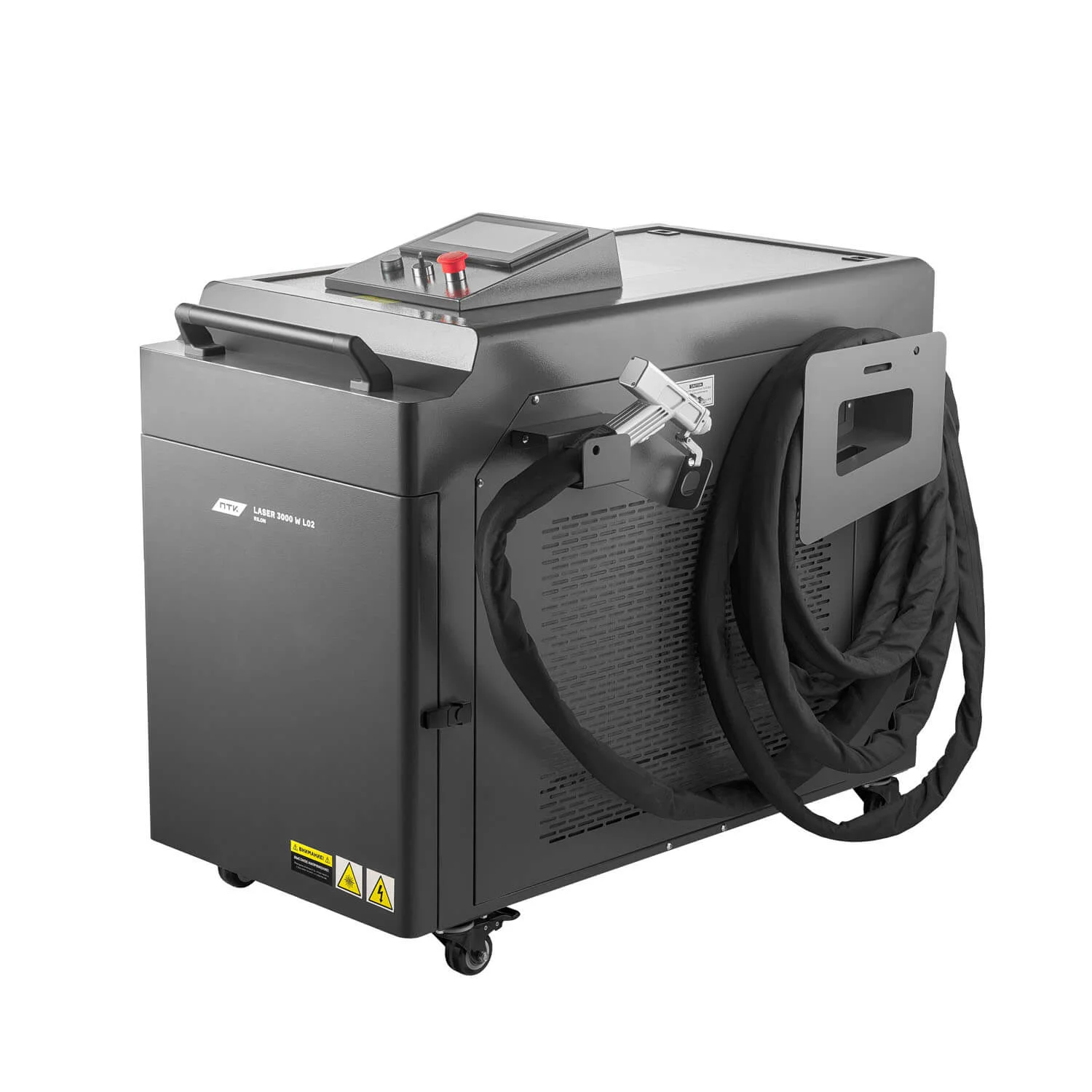

Аппарат лазерной сварки ПТК RILON LASER 3000 W L02

ПТКRILONLASER3000WL02– флагманская новинка в линейке сварочных аппаратов ПТК. Это аппарат дляручной лазерной сварки, резки и очистки металлов. Лазерная установка оснащена оригинальным оптоволоконным лазером, что гарантирует около 100 000 часов круглосуточной эксплуатации без ухудшения качественных показателей сварки, резки и очистки металлов. Лазерная установка состоит из комбинированного блока, в котором размещены оптоволоконный лазер, блок жидкостного охлаждения (чиллер) с контроллером управления, система управления лазерным излучением, ручной лазерной сварочной головки и выносным блоком подачи сварочной проволоки.

Можетсваривать металлытолщиной от 0,5 до 6,0 мм и сварные швы разной сложности: сварка внахлест, сварка стыковых соединений, сварка внутренних и внешних углов. При установке различныхсопелвозможнаподача сварочной проволоки от 0,8 до 1,6 ммилисварка без подачи присадочной проволоки. Это оборудование широко используется для сварки металлических конструкций из алюминия, стали, нержавеющей стали, медных и медно-оловянных сплавов.

Аппарат может применятьсядля очистки металлических поверхностей от следов коррозии, масла, пыли, краскии т.д. При воздействии лазерного излучения слой ржавчины начинает нагреваться и отслаиваться, а чистый металл попросту отражает его. Функция очистки является вспомогательной.

Установка может выполнять лазерную резку металлав ручном режиме и автоматическом режиме в составе роботизированного комплекса. Функция резки является вспомогательной и не рекомендуется использовать ее в течение длительного времени.

Лазерная сварка оборудованием ПТК RILON LASER 3000 W L02 оказывает минимальное термическое влияние, за счет чего сварной шов получается равномерным и эстетичным, что снижает необходимость дополнительной зачистки поверхностей. Сварной шов сохраняет свою форму и герметичность, на шве не возникают трещины и поры.

При использовании оборудования для ручной лазерной сварки повышается скорость и качество работ.Максимальная скорость сварки до 120 мм/с, аскорость подачи сварочной проволоки до 600 см/мин. Лазерная установка требует мало расходных материалов и комплектующих, ЗИП из комплекта поставки гарантированно прослужат дольше и не будут требовать замены даже после длительной и интенсивной эксплуатации.

Универсальная лазерная система жидкостного охлаждения для ручной сварки с дополнительными функциями резки и очистки металлов, состоящая из комбинированного блока, в котором размещены лазерный генератор, система управления лазером и блок жидкостного охлаждения (чиллер) с контроллером управления, укомплектованная лазерной головкой SUP23T с волоконным кабелем длиной 10м., выносным блоком подачи проволоки и комплектующими для старта работ. Лазерная установка оснащена оригинальным оптоволоконным лазерным генератором «Raycus», что гарантирует около 100 000 часов круглосуточной эксплуатации без ухудшения качественных показателей сварки и резки металлов.

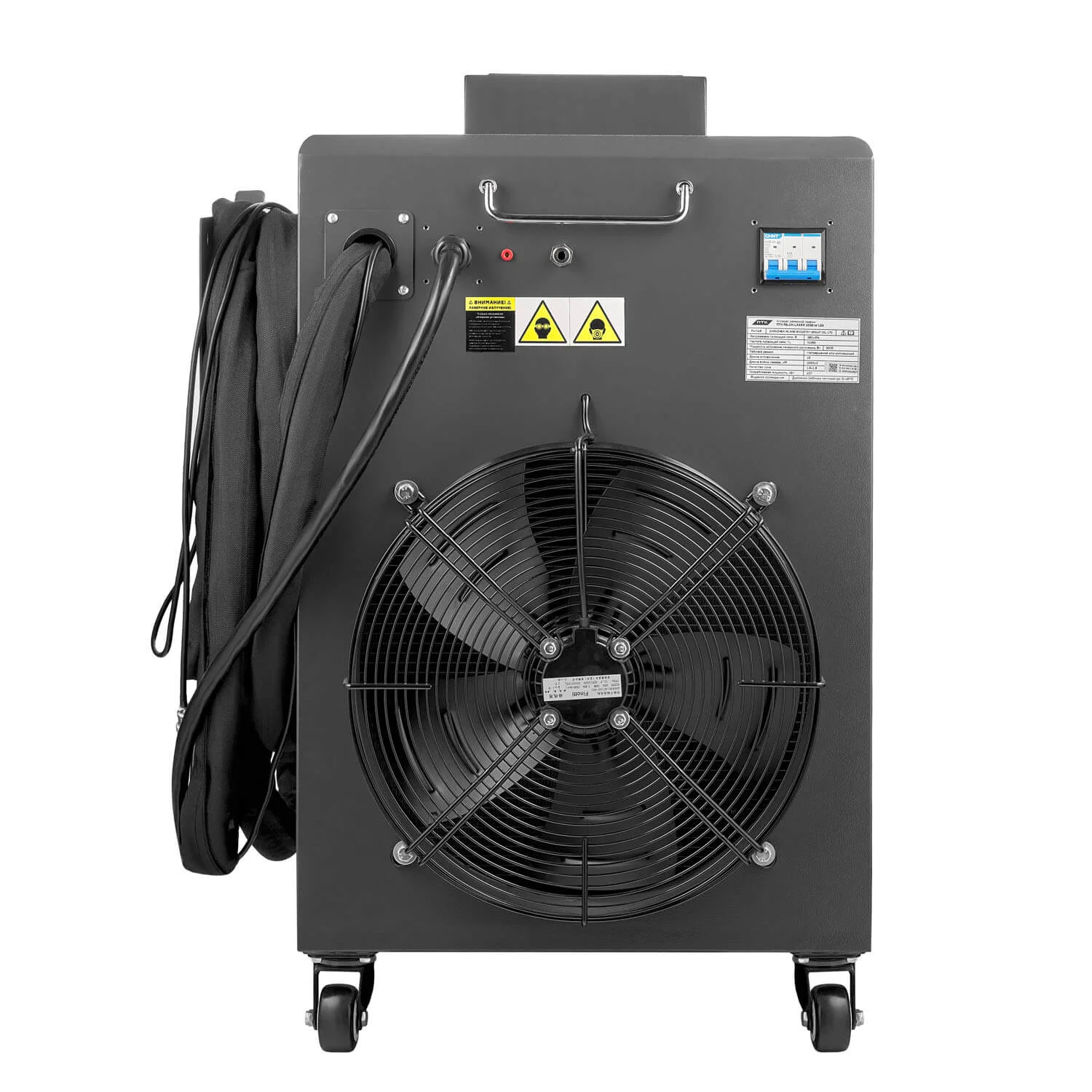

Оборудование с жидкостным охлаждением. Чиллер исключает перегрев лазерной головки и оптоволоконного кабеля при длительной и интенсивной эксплуатации оборудования. На задней панели лазерного источника размещен 1 мощный вентилятор для быстрого и эффективного охлаждения оборудования.

ОБРАТИТЕ ВНИМАНИЕ!Использование водыв качестве охлаждающей жидкости в системе охлаждения лазерного источника (чиллере)запрещено!Необходимо использовать только специальные жидкости для систем охлаждения на основе этиленгликоля для предупреждения промерзания системы охлаждения в лазерном генераторе.

Мощность источника лазерного излучения составляет3000 Вт.

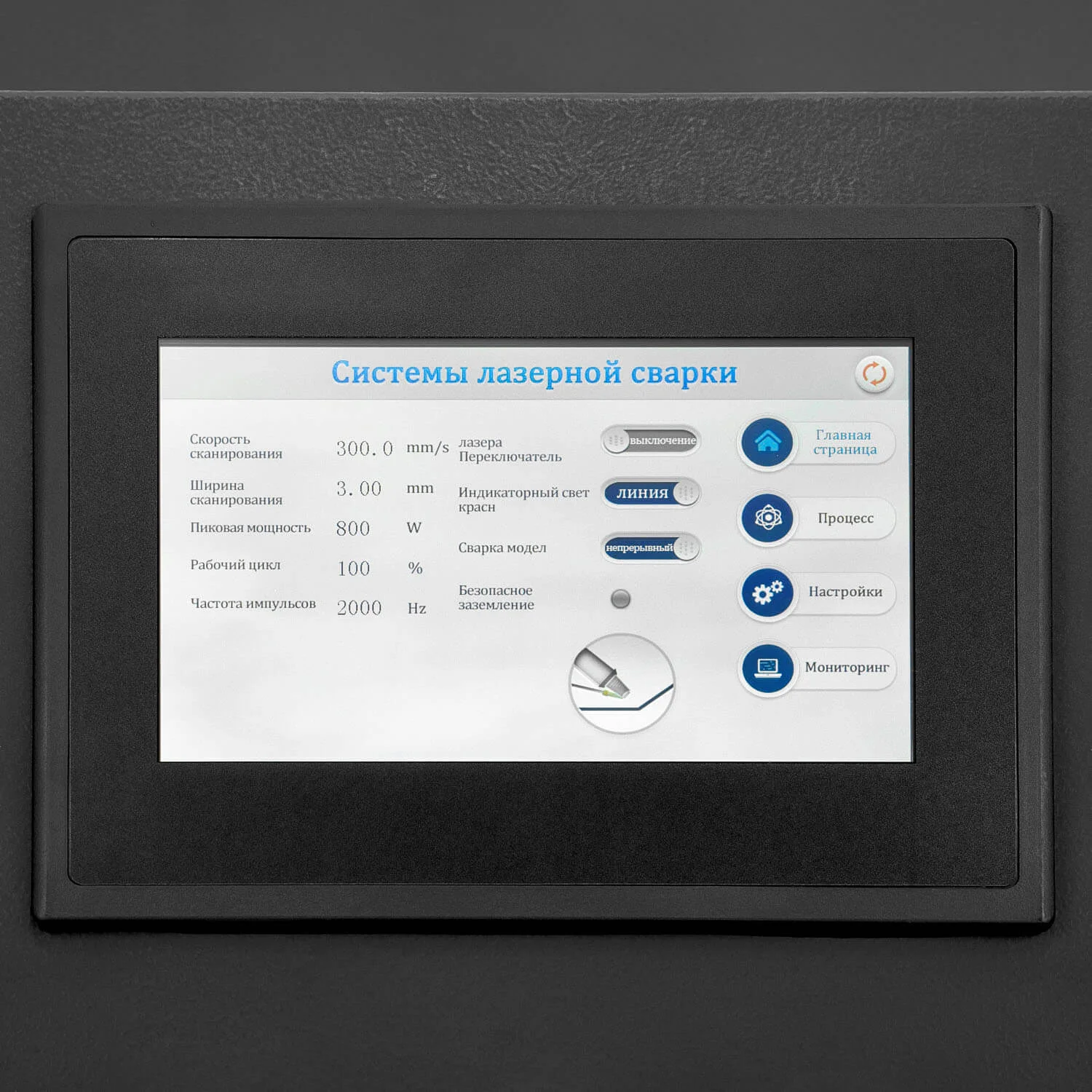

Простая настройка оборудования за счет русскоязычного интерфейса на аппарате и подающем механизме, способствует быстрой настройке оборудования и подготовки его для сварки или резки.

Высокая скорость сварки, вдвое превышающая скорость обычного сварочного оборудования дляMIG/TIGсварки.

Оборудование требует меньше расходных материалов, ЗИП и комплектующих. Сокращается время и расходы на подготовку металла к сварке и зачистку после.

Качественный однородный и непрерывистый шов без дефектов, трещин и пор.

Оборудование может сваривать металлы толщиной от 0,5 до 6 мм.

Возможна сварка внутренних и внешних углов, сварка встык и внахлест.

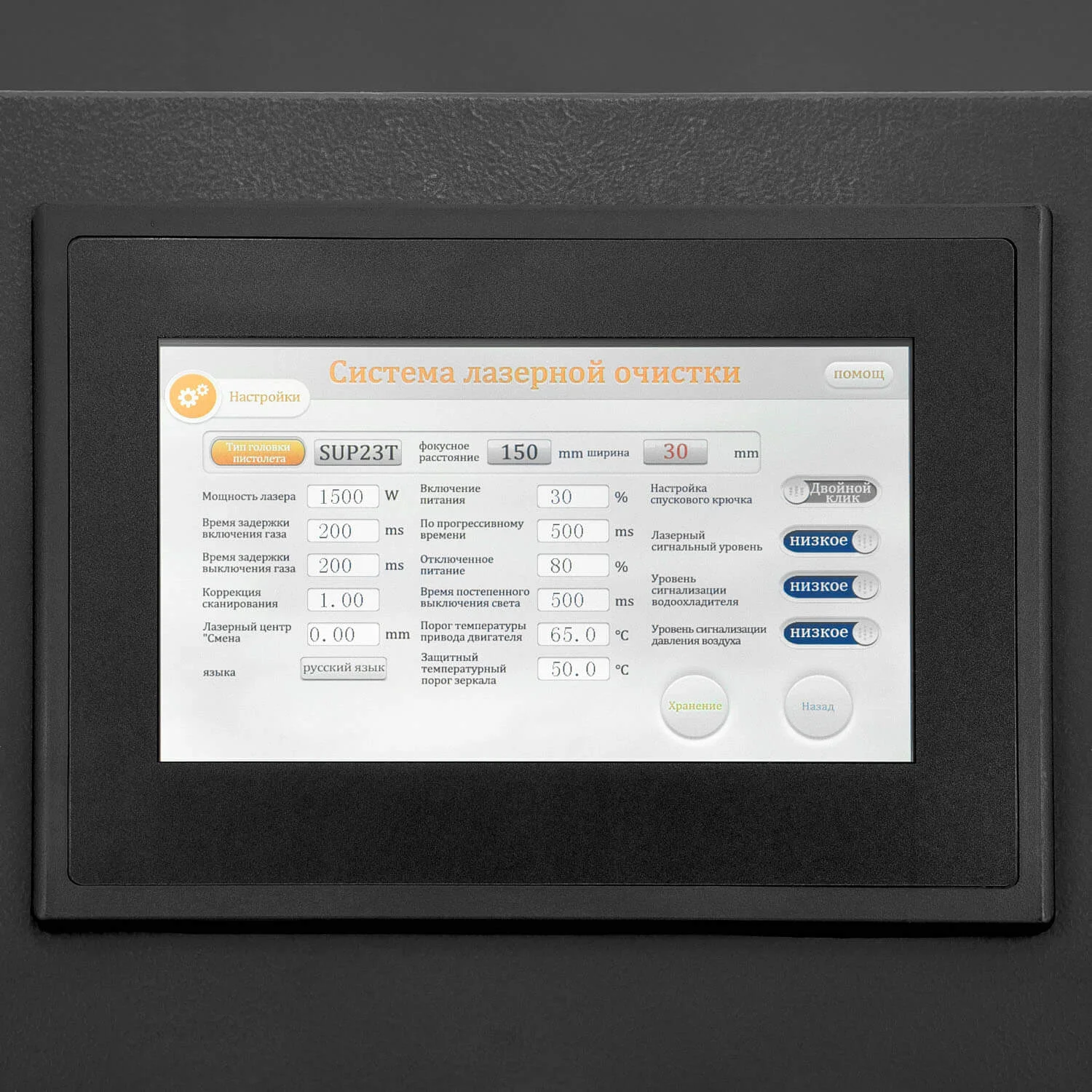

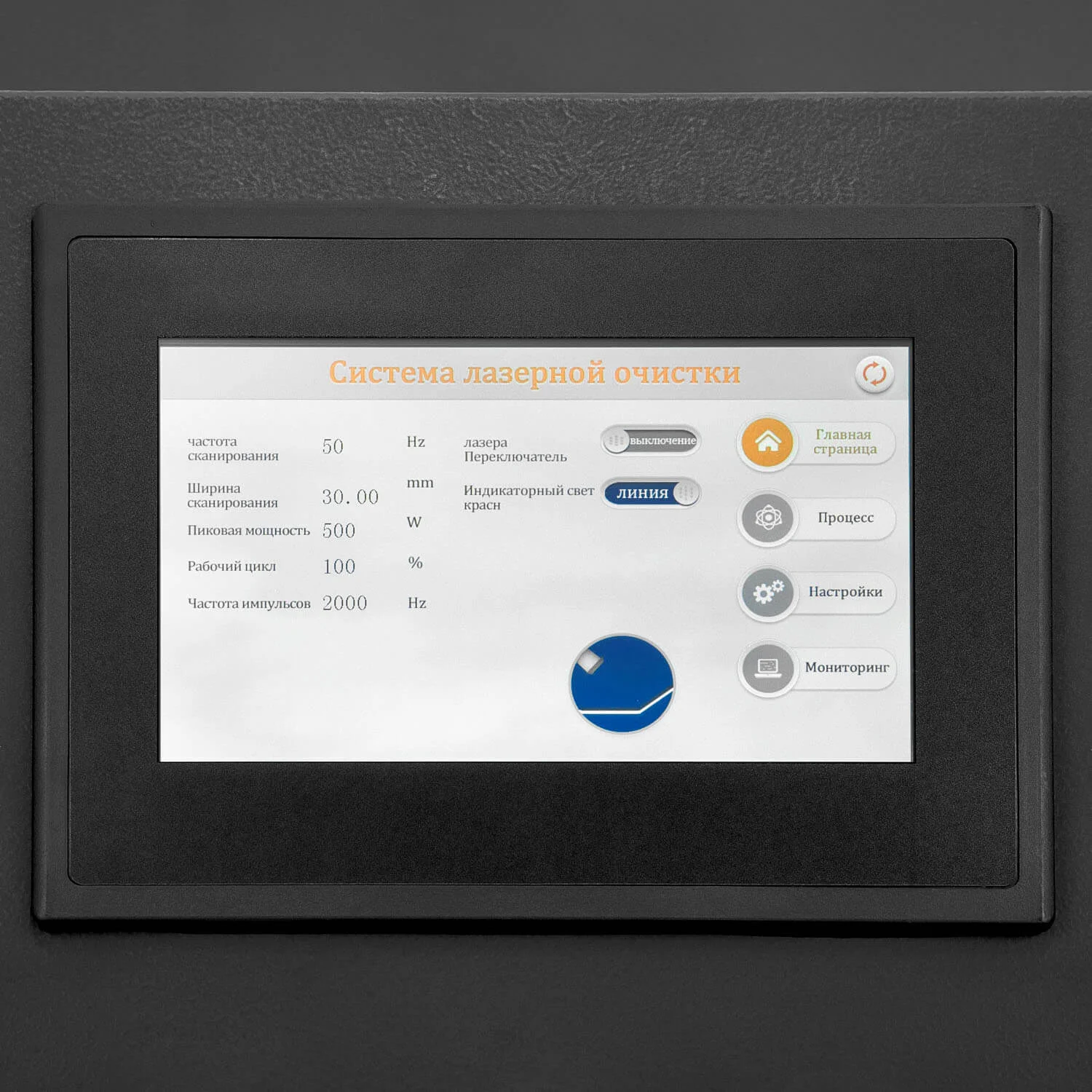

Специальныйрежим очисткипозволяет удалять с металла ржавчину, оксидную пленку и следы побежалости со сварных швов. Аппарат можно использовать для удаления краски и защитных покрытий. Также оборудование может подготовить поверхность металла к проведению сварочных работ.

Конструкция с жидкостным охлаждением. Чиллер эффективно охлаждает оборудование при длительной и интенсивной эксплуатации.

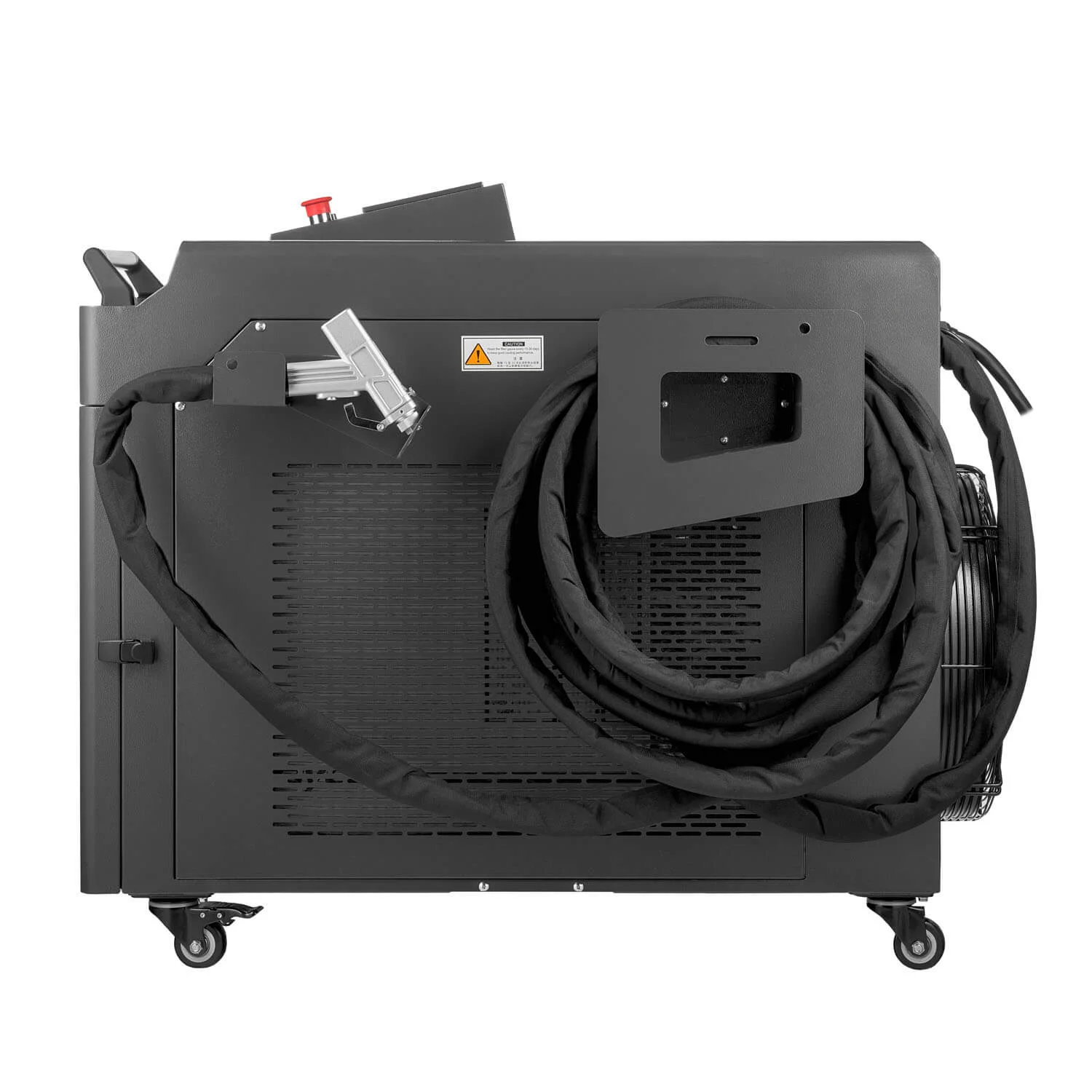

Головка пистолета оснащена оригинальным оптоволоконным лазером (10 м). Сварочная головка подвижна и удобна в обращении, а на корпусе аппарата предусмотрено специальное крепление для нее.

Выносной блок подачи сварочной проволоки оснащен4-х роликовым металлическим механизмом подачи проволоки. В блоке используются катушки с диаметром сердечника 52 мм типа D200 или типа D300.

Предусмотрен функционал холостого прогона проволоки, время задержки подачи проволоки до и после сварочных работ для получения более качественного шва в самом начале и конце.

Оборудование поставляется со всеми необходимыми комплектующими для комфортного быстрого старта.

На лазерное оборудование ПТК RILON LASER 3000 W L02 предоставляется один год сервисной гарантии.

Аппарат для лазерной сварки ПТК RILON LASER 3000 W L02 в сборе со встроенным блоком водяного охлаждения (чиллер) с автоматической системой управления, лазерным источником «Raycus», лазерной головкой SUP23T, кронштейном под лазерную головку, оптоволоконным кабелем длиной 5–10м (настраивается пользователем), кабелем электропитания – 1 шт.

Выносной блок подачи сварочной проволоки с 4-х роликовый металлическим механизмом подачи проволоки с установленными роликами 37х10х15 V 0,8–1,0 (2 шт.) – 1 шт.

Кабель питания выносного механизма подачи проволоки – 1 шт.

Клемма заземления с кабелем в сборе – 1 шт.

Кронштейн, держатель направляющего канала (установлен на головке) – 1 шт.

Телескопическая трубка сварочной головки FT 80 – 1 шт.

Сопло AS-12 с подачей проволоки, Ø 0,8/1,0/1,2 мм –1 шт.

Сопло CS-12 с подачей проволоки, Ø 0,8/1,0/1,2 мм – 1 шт.

Сопло ES-12 с подачей проволоки, Ø 0,8/1,0/1,2 мм – 1 шт.

Сопло BS-16 с подачей проволоки, Ø 1,6 мм – 1 шт.

Сопло FS-16 с подачей проволоки, Ø 1,0 мм – 1 шт.

Сопло AS-20D с двойной подачей проволоки, Ø 2,0 мм – 1 шт.

Сопло С без подачи проволоки – 1 шт.

Сопло для резки – 1 шт.

Телескопическая втулка кронштейна подающего устройства с наружной резьбой – 2 шт.

Наконечник телескопической втулки кронштейна, Ø 0,8 мм – 1 шт.

Наконечник телескопической втулки кронштейна, Ø 1,0 мм – 1 шт.

Наконечник телескопической втулки кронштейна, Ø 1,2 мм – 1 шт.

Наконечник телескопической втулки кронштейна, Ø 1,6 мм – 1 шт.

Защитная линза, Ø 18х2 мм – 5 шт.

Канал направляющий для стальной проволоки, Ø 0,8–1,6; L= 5 м (сталь, черный) – 1 шт.

Канал направляющий для алюминиевой проволоки, Ø 0,8–1,6; L=3 м (тефлон, черный) – 1 шт.

Ролики подающего устройства 1,2–1,6 V мм – 2 шт.

Ролики подающего устройства 1,2–1,6 U мм – 2 шт.

Воронка разборная – 1 шт.

Газовый рукав, Ø 6 мм – 1 шт.

Переходная трубка газового рукава, Ø 10 мм – 1 шт.

Переходной пневмофитинг 10/6 – 1 шт.

Защитные очки (LP-ADY-3-1100nm) в кейсе – 1 шт.

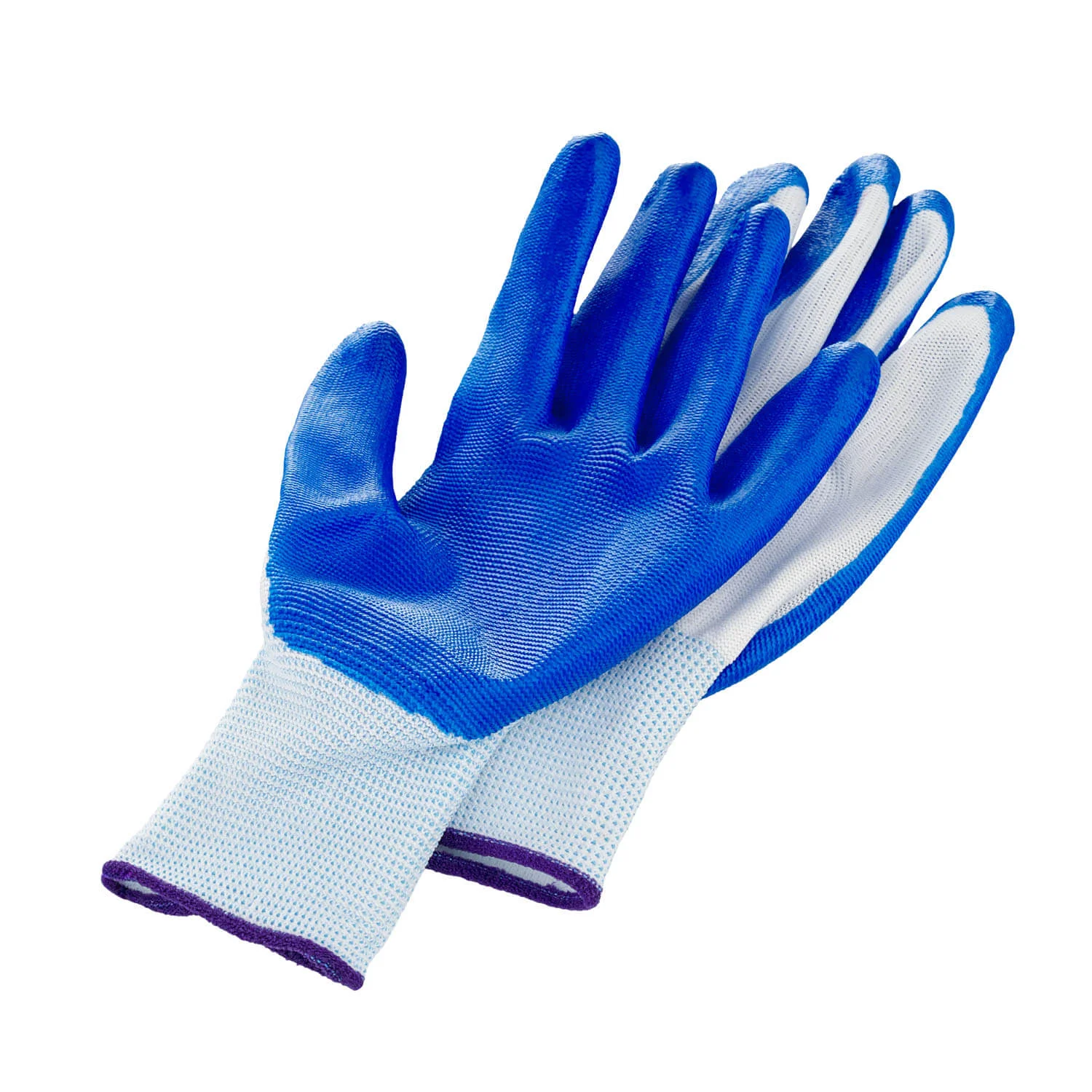

Перчатки прорезиненные – 1 пара

Ключ рожковый 12/14 – 1 шт.

Ключ рожковый 14/17 – 1 шт.

Отвертка – 1 шт.

Набор шестигранных ключей (2,0; 2,5; 4,0) – 1 шт.

Руководство по эксплуатации – 1 шт.
